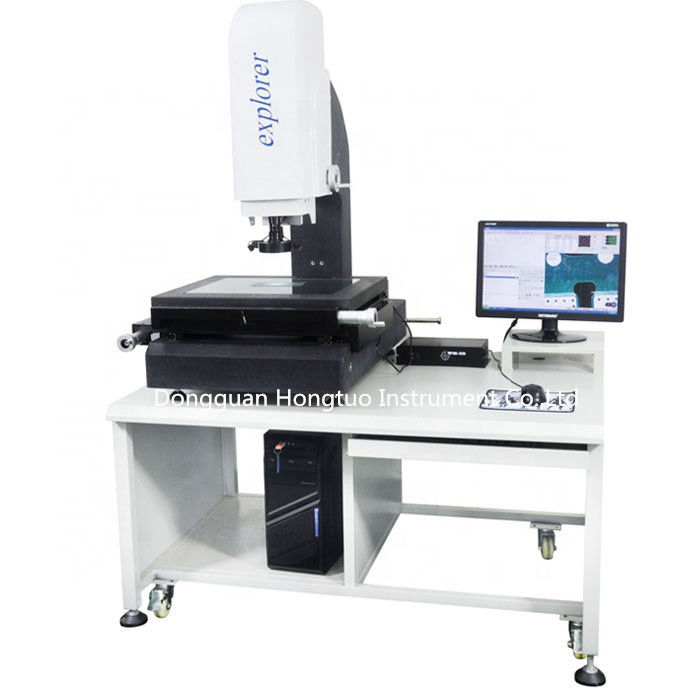

3D координатно-измерительная машина для промышленных деталей
Особенности:
1. Применение измерительного программного обеспечения серии AQC для обработки и вывода данных, мощные и полные функции, доступно ручное программное измерение.
2. Принята высокоточная гранитная структура, никогда не деформируется, высокая стабильность, высококлассный внешний вид.
3. Высокоточная решетчатая система, с чрезвычайно высокой стабильностью.
4. Регулировка с помощью программного обеспечения с LED источником света, простота в эксплуатации.
5. Регулировка высокоточной полированной стержневой передачи, позволяющая точно настраивать и быстро перемещать, достигать более высокой эффективности измерений.
6. Функция индикации фокусировки программного обеспечения, хорошо иллюстрированная система вывода отчетов
| Модель |
DH-2010F |
DH-3020F |
DH-4030F |
DH-5040F |
| Рабочий стол |
Размер металлического стола (мм) |
350*220 |
450*350 |
550*450 |
700*600 |
| Размер стеклянного стола (мм) |
230*130 |
330*230 |
430*330 |
530*430 |
| Перемещение по осям X/Y (мм) |
200*100 |
300*200 |
400*300 |
500*400 |
| Перемещение по оси Z |
Эффективное пространство 245 мм, ход фокусировки 200 мм, рабочее расстояние 95 мм |
| Тип привода |
Привод по осям X/Y - стержневой, привод по оси Z - оптическая ось |
| Вес (кг) |
170 |
260 |
300 |
500 |
| Габариты (Д)*(Ш)*(В) |
500*700*1100 |
600*750*1100 |
700*900*1150 |
850*1050*1200 |
| Система сервопривода измерений |
Разрешение оптической шкалы: оси X/Y/Z 0,0005 мм (0,5 мкм) |
| Точность измерений: ≤3 мкм + L/200, повторяемость: ≤3 мкм + L/200 (L принимается как измеренная длина, единицы измерения: мм) |
| Универсальный процессор данных может измерять точки, линии, петли, круги, углы и т. д. |
Система изображения
(Стандартные аксессуары) |
Камера: цветная CCD-камера SONY 1/3" |
| Увеличение объектива: 0,7~4,5X WD: 95 мм |
| Может сочетаться с объективом 0,5x, общее увеличение: 15-115x |
| Может сочетаться с объективом 2x, общее увеличение: 60-460x |
| Система освещения |
Поверхностный свет и проекционный свет, холодный свет, длительный срок службы, регулируемая яркость, поверхностный свет и проходящий свет используют светодиоды, мощность: 220/110 В (переменного тока), 50 Гц 30 Вт |
