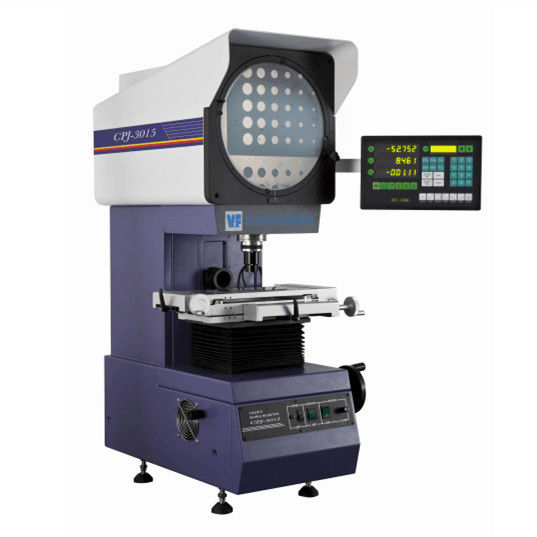

Производитель цифровых электронных профильных проекторов в Китае, прайс-лист на профильные проекторы
Особенности:
- Контурное освещение разделено на высокий и низкий уровни и может соответствовать различным требованиям к измерениям.
- Система освещения с не сферическим зеркалом, обработанная по специальной технологии, обеспечивает симметрию и четкость поля зрения, а также высокую точность.
- Имеет низкую теплоотдачу, для адаптации осевого вентилятора, что обеспечивает принудительное охлаждение.
- Компактная структура и легкий вес, что облегчает перемещение.
- Может эффективно тестировать различные профили, сечения и формы поверхности сложных заготовок, таких как шаблон, штампованная деталь, кулачок, шестерня, матрица, резьба, формовочный резец, мерсеризация, резец. Может широко использоваться в машиностроительной промышленности, приборостроительной промышленности, часовой промышленности, производстве изделий из дерева, электронной промышленности и на соответствующих измерительных станциях на заводе.
- Оснащен долговечной осветительной лампой, подходящей для длительного использования.
- Предусмотрен широкий выбор компонентов, что делает измерения более удобными и быстрыми.
- Оснащен многофункциональным цифровым отсчетным устройством (DRO) и мини-принтером.
- Система освещения поверхности имеет удобную регулировку, которая стабильна и надежна и подходит для работы.
- Рабочая база имеет конструкцию с передней дверью, что делает обслуживание более удобным.
Спецификация:
| Модель |
Инвертированное изображение |
CPJ-3015 |
CPJ-3020 |
CPJ-3025 |
CPJ-3030 |
CPJ-3040 |
| Прямое изображение |
CPJ-3015Z |
CPJ-3020Z |
CPJ-3025Z |
CPJ-3030Z |
CPJ-3040Z |
| Рабочий стол |
Размер металлического стола (мм) |
354*228 |
404*228 |
450*280 |
500*330 |
606*466 |
| Размер стеклянного стола (мм) |
210*160 |
260 *160 |
306 *196 |
321*221 |
450*350 |
| Ход по оси X (мм) |
150 |
200 |
250 |
295 |
400 |
| Ход по оси Y (мм) |
100 |
100 |
150 |
195 |
300 |
| Ход по оси Z (мм) |
Фокусировка 100 |
| Погрешность индикации (мкм) |
E1XY=2.5+L/100 |
| Разрешение (мкм) |
0.5 |
| Экран проектора |
Размер экрана (мм): |
Ø 312 рабочая область > Ø 300 (перекрестие) |
| Диапазон поворота экрана: |
0°~360° |
| Разрешение (по оси X, по оси Y): |
1´ или 0.01° |
| Объектив |
Кратность объектива: |
10X (опция) 20X (опция) 50X (опция) 100X (опция) |
| Поле зрения (мм): |
Ø30 Ø15 Ø6 Ø3 |
| Рабочее расстояние (мм): |
77.7 44.3 38.4 25.3 |
| Максимальная высота измерения (мм): |
90 90 90 90 |
| Система обработки данных |
Многофункциональная система обработки данных DC-3000, может осуществлять переход с английского на китайский, может использоваться для сбора данных и измерения точки, линии, окружности, угла и расстояния. |
| Освещение |
Освещение в проходящем и отраженном свете: галогенная лампа 24 В/150 Вт. |
| Питание |
1100-240 В (переменный ток), 50/60 Гц, общая мощность: 400 Вт |
| Охлаждение |
Принудительное охлаждение |
| Размеры |
Д*Ш*В (мм) |
780*780*1100 |
780*780*1100 |
810*780*1120 |
900*780*1020 |
810*780*1120 |
| Вес |
Единица измерения: (кг) |
160 |
160 |
180 |
250 |
250 |
| Дополнительно |
Мини-принтер, детектор краев, программное обеспечение M2D и т. д. |
