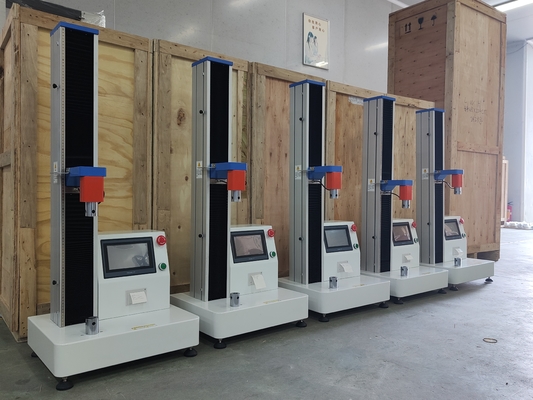

Цифровое устройство для измерения протяженности и вытяженности пряжи
1Применение:
Он применим к широкому спектру материалов для испытаний на напряжение, сжатие, изгиб, стрижку и низкий цикл. Подходит для испытаний металла, резины, пластика, пружины, текстиля и компонентов.Он широко используется в соответствующих отраслях промышленности, исследований и разработок, испытательных институтов и учебных центров и т.д.
2. Стандарт:
ASTM, ISO, DIN, GB и другие международные стандарты.
3Основные технические параметры:
| Бренд |
ХонгТуо |
| Модель |
WDW-S |
| -005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
- 10 |
| Мощность |
КН |
00,05 кН |
0.1 кН |
0.2 кН |
0.5kN |
1 кН |
2 кН |
5 кН |
10KN |
| КГ |
5 кг |
10 кг |
20 кг |
50 кг |
100 кг |
200 кг |
500 кг |
1000 кг |
| Иб |
|
|
|
|
|
|
|
|
| Структура |
Структура двойной рельсы |
Структура трех двойных рельсов |
| Смена единиц |
G,Kg,lb,N,KN |
| Переход от одной единицы к другой |
Дюйм см мм |
| Уровень испытательной машины |
1 класс |
| Диапазон эффективной силы |
00,4% 100%ФС |
| Точность силы |
В пределах ±0,5% |
| Разложение силы |
1/200 000 |
| Увеличение силы |
X1, X2, X5, X10, X20, X50, X100 и т.д. Семиступенчатая автоматическая передача |
| Решение о перемещении |
0.05 мм |
| Точность смещения |
В пределах ± 1% |
| Диапазон измерения деформации |
2%~100% ФС |
| Точность показания деформации |
В пределах ± 1% |
| Большой диапазон измерения деформации |
(0 ‰ 800) мм |
| Большое разрешение деформации |
0.05 мм |
| Предельная погрешность указания на большую деформацию |
В пределах ± 1% |
| Максимальная скорость испытания |
500 мм/мин;необязательно максимум 1000 мм/мин |
| Мминимальная скорость испытания |
0.1 мм/мин |
| Точность скорости |
Внутри± 1% |
|
Путешествие луча
Высота измерения
|
стандартный |
Без сцепления: 920 мм |
| Необязательно |
Без испытания сцепления: 1320 мм |
| Конфигурация фиксатора |
Один набор тягового захвата; можно выбрать другие захвата |
| Способ возврата |
Ручной или автоматический отбор, автоматическое возвращение после окончания испытания или ручное возвращение в исходное положение |
| Способ остановки |
1Максимальное значение прерывания автоматически останавливается 2. |
| Устройства безопасности |
1.Защита механического переключателя предела 2.Аварийный переключатель остановки аварийного тормоза |
| Защита от перегрузки |
Более 10% максимальной нагрузки, автоматическая защита машины |
| Аксессуары |
1 кабель питания; 1 руководство; 1 сертификат |
| Дополнительные принадлежности |
Устройство для защиты от плесени (защитная дверь); принтер;программное обеспечение |
| Поставка порошка |
220 В.AC/50HZ; 110V.AC/60HZ |
| Размер основного хозяина/вес |
Стандартная модель:Длина*Широта*Высота:450 мм*400 мм*1160 мм / Около 50 кг
Модель подъема: Длина*Широта*Высота:450 мм*400 мм*1550 мм / Около 55 кг
|
| Размер упаковки / вес |
Стандартная модель:Длина*Широта*Высота:550 мм*500 мм*1400 мм / Около 73 кг
Модель подъема:Длина*Широта*Высота:550 мм*500 мм*1800 мм / Около 78 кг
|
4Основные характеристики:
4.1 Использовать одноколонную конструкцию, нижнюю для натяжения, верхнюю для сжатия, двойную площадь.
4.2 Используя шаровой винтовой привод, реализовать передачу без просвета, убедиться в точном управлении силой испытания и скоростью деформации.
4.3 Фотоэлектрический кодер представляет собой датчик смещения, с высоким разрешением и сильной антиинтерферентной способностью.
4.4 Щитная пластина с ограничительным механизмом, используемая для управления диапазоном движения луча, чтобы избежать повреждения датчика из-за слишком большого расстояния движения.
4.5 Таблица, движущиеся балки изготовлены из высококачественной высокоточной обрабатываемой стальной пластины, не только уменьшают вибрацию, вызванную переломом образца, но и улучшают жесткость.
4.6 хвост двигателя расположен вверх, над рабочей поверхностью, эта конструкция делает главный блок меньше пространство сужение, вся машина более скоординированным,и легче распространять тепло, генерируемое вращением двигателя, продлевать срок службы электрических компонентов.
4.7 Три столбца обязательной ориентации значительно улучшают жесткость основного блока для дальнейшего обеспечения повторяемости измерений.
4.8 Используйте установку с болтовой крепкой, чтобы облегчить замену крепки.
5. Функциональная характеристика:
5.1 Автоматическая калибровка: система может автоматически определять точность калибровочных значений.
5.2 После того, как образец будет разбит, автоматическая остановка.
5.3 Автоматическое отображение: во время всего процесса испытания на ЖК-дисплее в режиме реального времени отображается сила испытания, пиковое значение, смещение, скорость испытания и кривая времени-силы испытания;кривая силы-перемещения для испытаний.
5.4 Автоматическое возвращение: автоматическое возвращение луча в исходное положение по окончании испытаний.
5.5 Суждение о переломе: образец после перелома, автоматическая остановка движения луча.
5.6 Ограничительная защита: программное управление и механическая ограничительная защита.
5.7 Защита от перегрузки: при автоматическом прекращении работы более 3-5% от номинальной нагрузки устройства.
5.8 Автоматический расчет: автоматический расчет площади после ввода диаметра образца (круглый) Ширина, толщина ((плоский), габарит образца и т.д.
