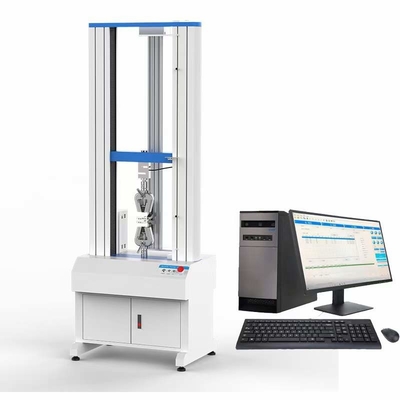

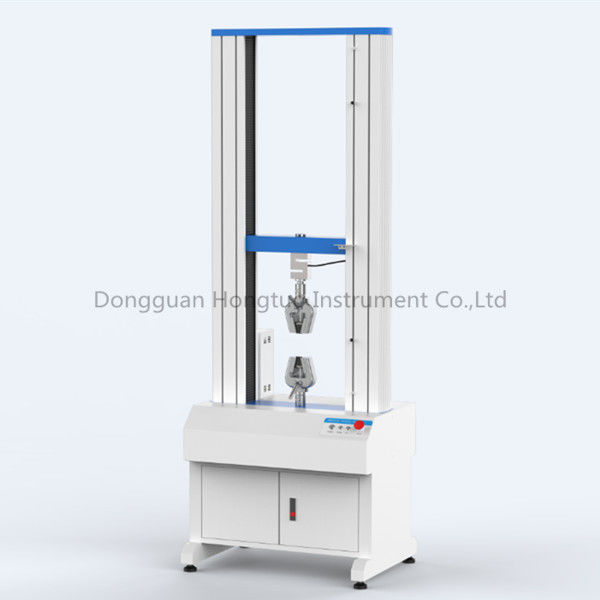

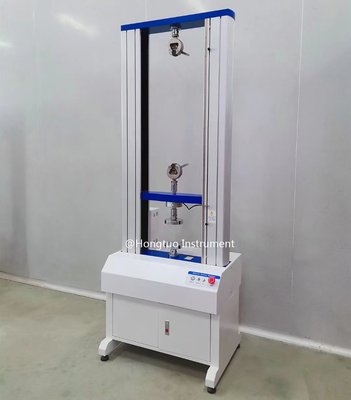

Универсальная испытательная машина с датчиком нагрузки
1. Применение:
Электронная универсальная испытательная машина разработана и изготовлена в соответствии со стандартами ASTM, ISO, DIN, GB и другими международными стандартами. Применима для широкого спектра материалов для испытаний на растяжение, сжатие, изгиб, сдвиг и низкоцикловых испытаний. Подходит для испытаний металлов, резины, пластика, пружин, текстиля и компонентов. Широко используется в соответствующих отраслях, научно-исследовательских и опытно-конструкторских организациях, испытательных институтах и учебных центрах и т. д.
2. Основные характеристики:
| Модель |
WDW-
10/20/50
|
WDW-
100
|
WDW-
200/300
|
WDW-
500/600
|
| Макс. нагрузка |
10 кН
1000 кгс
|
20 кН
2000 кгс
|
50 кН
5000 кгс
|
100 кН
10000 кгс
|
200 кН
20000 кгс
|
300 кН
30000 кгс
|
500 кН
50000 кгс
|
600 кН
60000 кгс
|
| Структура |
Напольный тип |
| Модель управления |
Компьютерное управление |
Постоянное напряжение, постоянная деформация,
замкнутая система управления постоянным перемещением
|
| Точность нагрузки |
≥±1% |
| Диапазон нагрузки |
2%-100% от полной шкалы |
| Разрешение нагрузки |
1/20000 от полной шкалы |
| Диапазон испытаний на деформацию |
/ |
2%~100 |
| Точность деформации |
/ |
≥±0.5 |
| Разрешение деформации |
/ |
1/20000 |
| Точность перемещения |
≥±1% |
| Разрешение перемещения |
0,01 мм |
| Скорость перемещения |
0,005-500 мм/мин |
0,001-200 мм/мин |
| Пространство для растяжения |
700 мм |
650 мм |
600 мм |
650 мм |
| Ширина испытания |
400 мм |
450 мм |
5500 мм |
650 мм |
| Способ зажима |
Ручной зажим |
Гидравлический зажим |
3. Особенности:
3.1 Эта машина имеет двухпространственную структуру, верхнее пространство используется для испытаний на растяжение, нижнее пространство используется для испытаний на сжатие и изгиб. Скорость перемещения балки плавно регулируется. Система привода состоит из сервопривода, редукторного двигателя, дугового синхронного ремня, шарикового винта, перемещающегося устойчиво, с высокой рабочей эффективностью, низким уровнем шума, без загрязнения.
3.2 Электрическая система измерения и управления
3.2.1 С функцией защиты от перегрузки, перегрузки по току, перенапряжения, ограничения перемещения, аварийной остановки и т. д.
3.2.2 Контроллер может управлять несколькими датчиками нагрузки, высокая интеграция, стабильность и надежность, простота настройки.
3.2.3 После завершения испытания автоматическая остановка.
3.2.4 Система управления с программируемым усилителем преобразования A/D, цифровым вводом/выводом, подсчетом и импульсным воздействием (PWM) и другими функциями в одном
3.2.5 Механическая установка нуля, автоматическое измерение силы, установка нуля, калибровка и сохранение, высокоинтегрированная схема управления
3.3 Программное обеспечение и программный интерфейс
3.3.1 На основе операционной платформы Windows программное обеспечение использует модульную конструкцию с простым управлением и мощными функциями
3.3.2 Панель управления определила все параметры управления, метод обработки данных и содержание и форму отчета, различные испытания могут быть настроены в соответствии с панелью управления.
3.3.3 Программа использует открытую структуру базы данных, интегрировала методы испытаний GB, ISO, ASTM, JIN, DIN и может быть настроена в соответствии со специальными требованиями
3.3.4 С интерфейсом интернет, может передавать, сохранять и печатать данные. Может подключаться к внутренней локальной сети предприятия и Интернету.
3.3.5 Может свободно редактировать и настраивать форму отчета, а также печатать данные испытаний.
