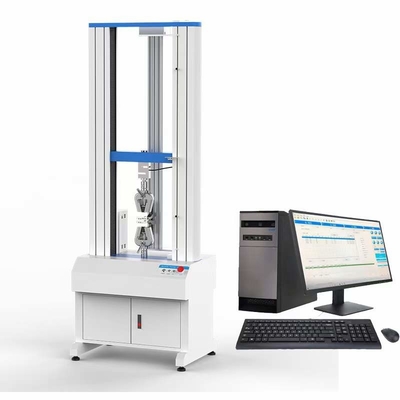

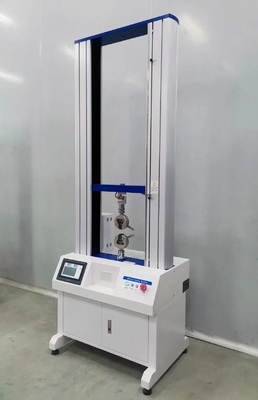

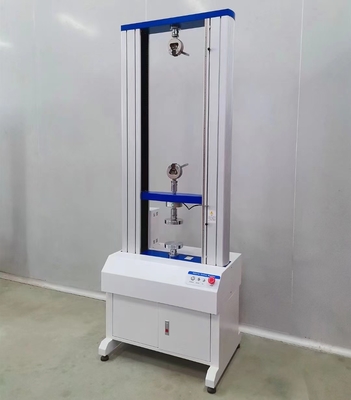

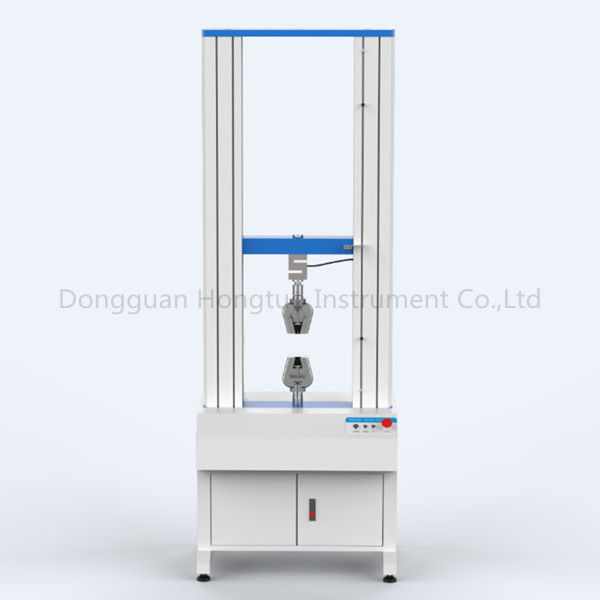

Универсальная испытательная машина, испытательная машина на растяжение и сжатие
1. Применение:
Электронная универсальная испытательная машина разработана и изготовлена в соответствии с ASTM, ISO, DIN, GBи другими международными стандартами. Применима для широкого спектра материалов для испытаний на растяжение, сжатие, изгиб, сдвиг и низкоциклических испытаний. Подходит для металла, резины, пластика, пружин, текстиля и испытаний компонентов. Широко используется в соответствующих отраслях, научно-исследовательских и опытно-конструкторских работах, испытательных институтах и учебных центрах и т. д.
2. Основные характеристики:
| Модель |
WDW-
10D/20D/50D
|
WDW-
100D
|
WDW-
200D/ 300D
|
WDW-
500D/ 600D
|
| Макс. нагрузка |
10 кН
1000 кгс
|
20 кН
2000 кгс
|
50 кН
5000 кгс
|
100 кН
10000 кгс
|
200 кН
20000 кгс
|
300 кН
30000 кгс
|
500 кН
50000 кгс
|
600 кН
60000 кгс
|
| Конструкция |
Напольный тип |
| Режим управления |
Компьютерное управление |
Система замкнутого контура с постоянным напряжением, постоянной деформацией, постоянным перемещением
Точность нагрузки
|
| ≥±1% |
Разрешение по перемещению |
| 2%-100% от полной шкалы |
Разрешение по нагрузке |
| 1/20000 от полной шкалы |
Диапазон испытаний на деформацию |
| / |
1/20000 |
~100Точность деформации |
| / |
1/20000 |
Разрешение по деформации |
| / |
1/20000 |
Точность перемещения |
| ≥±1% |
Разрешение по перемещению |
| 0.01 мм |
Скорость перемещения |
| 0.005-500 мм/мин |
0.001-200 мм/мин |
Пространство для растяжения |
| 700 мм |
650 мм |
Способ зажима |
650 мм |
Способ зажима |
| 400 мм |
450 мм |
5500 мм |
650 мм |
Способ зажима |
| Ручной зажим |
Гидравлический зажим |
3. |
Особенность:3.1 Эта машина имеет

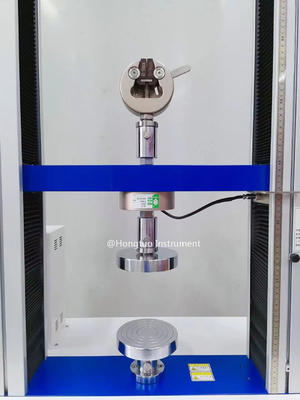

двухпространственную конструкцию, верхнее пространство используется для испытаний на растяжение, нижнее пространство для испытаний на сжатие и изгиб. Скорость перемещения балки регулируется бесступенчато. Система привода состоит из сервоуправляемого редукторного двигателя, дугового синхронного ремня, шарико-винтовой передачи, движется плавно, высокая рабочая эффективность, низкий уровень шума, отсутствие загрязнения.3.2 Система электрических измерений и управления
3.2.1 С функцией защиты от перегрузки, перегрузки по току, перенапряжения, ограничения перемещения, аварийной остановки и т. д.
3.2.2 Контроллер может управлять несколькими датчиками нагрузки, высокая интеграция, стабильность и надежность, простота регулировки.
3.2.3 Автоматическая остановка по завершении испытания.
3.2.4 Система управления с программируемым усилителем, преобразованием А/Ц, цифровым вводом/выводом, счетчиком и генератором импульсов (ШИМ) и другими функциями в одном.
3.2.5 Механическая установка нуля, автоматическое измерение силы, установка нуля, калибровка и сохранение, высокоинтегрированная схема управления.
3.3 Программное обеспечение и интерфейс программного обеспечения
3.3.1 На основе операционной платформы Windows, программное обеспечение имеет модульную конструкцию, с простым управлением и мощными функциями.
3.3.2 Панель управления определяет все параметры управления, метод обработки данных и содержание и форму отчета, различные испытания могут быть настроены в соответствии с панелью управления.
3.3.3 Программа имеет открытую структуру базы данных, интегрирует методы испытаний GB, ISO, ASTM, JIN, DIN и может быть настроена в соответствии с особыми требованиями.
3.3.4 С интернет-интерфейсом, может передавать, сохранять и печатать данные. Может подключаться к внутренней локальной сети предприятия и Интернету.
3.3.5 Форма отчета может быть свободно отредактирована и настроена, а также могут быть напечатаны данные испытаний.
