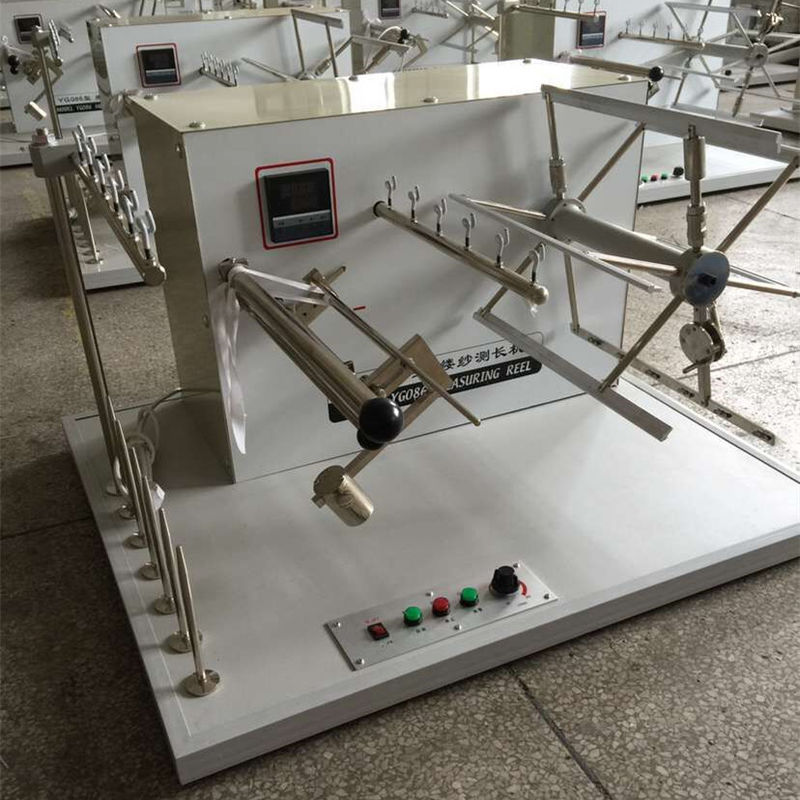

Проверяющий длину переплетения пряжи
1 Применение продукта и основные спецификации
Данный продукт используется для прокатки пробной пряжи на катушку из катушек при выбираемом напряжении катушки для точного измерения длины пряжи,который требуется для измерения линейной плотности пряжи или количества пряжи, а также для испытания прочности пряжи в текстильной промышленности.
Этот продукт соответствует национальному стандарту GB4743.Текстиль - пряжа из упаковки - определение линейной плотности (массы на единицу длины) методом skein.
1.2Основные спецификации
1.2.1 Количество катушек, измеряемых одновременно: 6 катушек
1.2.2 Расстояние до козырьков: 60 мм
1.2.3 Оборот катушки: 1000 мм ± 1 мм
1.2.4 Скорость катушки: (30 ~ 250) р/мин, бесконечная переменная скорость
1.2.5 Выбираемое количество поворотов в коробке: 2 ~ 9999 поворотов
1.2.6 Диапазон взаимного поперечного движения для катушек: 35 мм
1.2.7 Диапазон напряжения по однопроводным катушкам: (0~100) cN
1.2.8 Источник питания: напряжение: 220 В, частота: 50 Гц
1.2.9 Общие размеры (L x W x H): 780 мм x 660 мм x 480 мм
1.2.10 Общая масса продукта: 55 кг

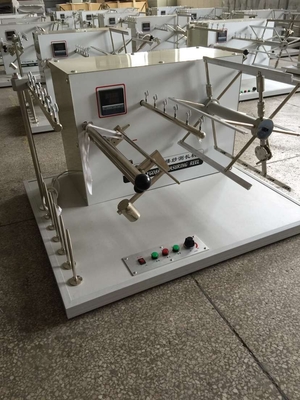

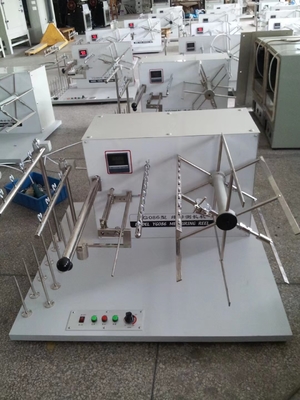

2Структура продукции
2.1Катушка
Штука состоит из 6 долей, которые позволяют шкуре получить шестиугольную форму, когда пряжа накручивается на штуку.Один из долей спроектирован с подвижной структурой, так что лоскут может быть снят удобно, чтобы избежать воздействия напряжения на лоскут во время доффинга.
Регулятор напряжения, состоящий из двух параллельных регулирующих стволов напряжения открытого типа, используется для регулирования напряжения обмотки путем изменения угла обертывания пряжи на стволе напряжения.И напряжение измеряется в то же время с помощью рычага типа шкалы напряжения.
Система привода установлена в корпусе, чтобы предотвратить загрязнение пыли и обеспечить ее надежность во время работы.Ротационное движение катушки и взаимное поперечное движение для катушки управляются отдельно двумя независимыми двигателями.
2.3.1 Колесный привод
Катушка движется независимым двигателем постоянного тока через несущий вал и пару ремневых шкивов.Катушка может начать плавно и замедлиться самостоятельно при входе в последний поворот предварительно установленного количества поворотов, прежде чем он остановится автоматически на предварительно установленном количестве поворотовКатушка может останавливаться в определенном положении правильно и плавно.
2.3.2 Rобоюдное поперечное движение для катушки
Камера приводится в действие независимым синхронным двигателем с постоянной скоростью, чтобы толкать проводник поперечной нитки, чтобы совершать поперечные движения взаимно с постоянной скоростью,так что пряжа обмотается в взаимном поперечном движенииШирокий диапазон этого взаимного поперечного движения позволяет уменьшить количество перекрывающихся слоев при обмотке пряжи.
- Устройство управления количеством поворотов в коробке
Количество поворотов в коробке предварительно устанавливается ручным наборчиком на компьютере. Количество поворотов, которое выполняется катушкой, подбирается бесконтактным переключателем и преобразуется в сигнал,который отображается в цифровом виде на счетчике как количество оборотов, реализованных барабаномТочный счетчик гарантирует, что количество поворотов в швейне может быть выбрано и контролировано правильным образом.

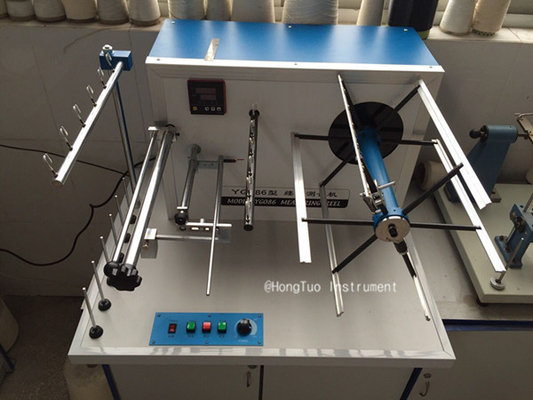

| Схематическая схема измерительного барабана YG086C |
| |
|
|
|
| 1. Колючка |
2. Руководство нитью |
3Регулятор напряжения |
4Передняя панель. |
| 5Контейнер. |
6. Шкала напряжения |
7. Стержень датчика напряжения |
8Прохождение провода |
| 9Показатель. |
10- Катушка. |
11Держи. |
12Электрическое управление |

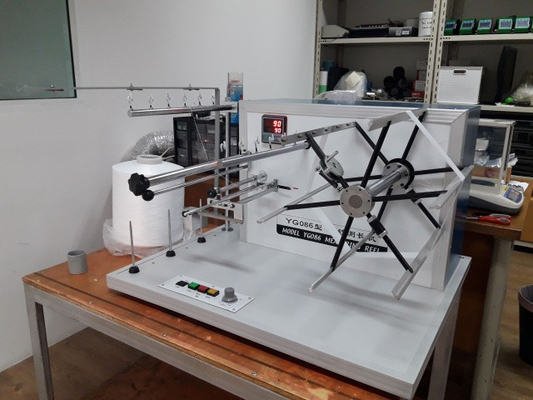

3Установка и настройка продукта
3.1 Продукт должен быть помещен на твердо установленный рабочий стол (высотой около 0,7 м) в лаборатории для использования.Разрешается вставлять под нижнюю стоянку изделия, чтобы указатель мог выровняться с линией маркировки на передней панели, когда подвеска шкалы напряжения находится в нулевом положении..
3.2 Перед включением питания электрическую часть следует проверить, чтобы убедиться, что нет никакого заглушения или другого негативного явления.
4 Запуск и эксплуатация продукта
4.1 Подготовка перед запуском
4.1.1 Убедитесь, что указатель выровнен с маркировочной линией на передней панели, когда шкала напряжения находится в нулевом положении.
4.1.2 Включите питание и проверьте, может ли машина нормально работать в условиях без нагрузки.
4.1.3 Предварительно установить натяжение обмотки на шкале напряжения в соответствии с требуемым напряжением для обмотки одной пряжи.Переместить всадника на шкале напряжения к требуемому значению положение катушки напряжения и затянуть скрученный винт на всадникаНапряжение для катушек из однотонной пряжи может быть рассчитано согласно значениям преднапряжения однотонной пряжи, указанным государством, который обычно устанавливается на 0,5cN/tex пробы пряжи.
Таблица 1
| Линейная плотность (tex) |
Семь-семь.5 |
8-10 |
11-13 |
14-15 |
16-20 |
21-30 |
32-34 |
36-60 |
64-84 |
88-192 |
| (Английский Count) |
(90 - 71) |
(70-56) |
(55-44) |
(43-37) |
(28-19) |
(28-19) |
(18-17) |
(16-10) |
(9-7) |
(6-3) |
|
Снять напряжение
(cN)
|
3.6 |
4.5 |
6 |
7.3 |
9 |
12.8 |
16.5 |
24 |
36 |
70 |
- При одновременном прокатке шнурков из 6 катушек значение по шкале напряжения 6 эквивалентно напряжению при прокатке одной пряжи.Если количество катушек для одновременного катушки свинца меньше стандартного числа этой машины, значение на шкале напряжения 6 можно рассчитать с помощью уравнения (1) перед катушкой.
-------------------------------------------------- (1)
где T --- значение на шкале напряжения 6 после преобразования на основе количества катушек для одновременного обмотки катушек.
f0--- напряжение для катушки одной пряжи (т.е. преднапряжение одной пряжи).
n --- количество катушек для одновременного обмотки.
b. Коэффициент динамического трения (μ) между нитью и прутком 7 натяжения по шкале напряжения 6 варьируется в зависимости от разных типов пряжи.Если необходимо иметь более точный контроль колебания напряжения, значение на шкале напряжения 6 можно рассчитать с помощью уравнения (2) перед катушкой.
T (μ) = C·T
где T (μ) --- значение на шкале напряжения, рассчитанное на основе различных значений μ.
C --- коррекционный коэффициент для μ.
μ - коэффициент динамического трения между нитью и прутком датчика напряжения (фактически измеряемый другими приборами).
Значение C в уравнении (2) можно найти в таблице 2.
Таблица 2
| μ |
0.25 |
0.3 |
0.35 |
0.4 |
0.45 |
0.50 |
| В |
1.046 |
1 |
0.955 |
0.912 |
0.873 |
0.837 |
4.2 Операционные процедуры
4.2.1 Разместить катушки на катушку 1.
4.2.2 Нитная пряжа из катушек через проводник 2 перед прохождением через регулировщик напряжения 3, прут 7 и проводник 8.Клипная пряжа заканчивается на сцеплении на катушке 10 одна за другой.
4.2.3 Нажмите ручную клавишу на счетчике 5 в положении требуемого количества поворотов в спинке.
4.2.4 Поверните ручку регулирования скорости на электрическом управляющем устройстве 12 к требуемому показательному положению для скорости катушки, которая обычно устанавливается приблизительно на 200 оборотов в минуту.
4.2.5 Включите питание и нажмите кнопку "СТАРТ" на электрическом управляющем устройстве 12 (после нулевой очистки фигуры на счетчике).Катушка останавливается сама по себе, когда количество поворотов в skein предопределено на счетчике достигается вращением катушки.
- Перед намоткой на катушку специальное внимание должно быть уделено тому, чтобы крепеж на шкале натяжения находился в положении требуемого натяжения катушки,и указатель 9 на шкале напряжения 6 баллов на линии маркировки на передней панели 4, т.е. шкала напряжения находится в равновесном состоянии во время качания.угол обертывания между нитью и двумя параллельными напряжением с открытым типом на регулировщике напряжения 3 может быть регулирован таким образом, что указатель 9 может указывать на положение вблизи линии маркировки на передней панели 4Также может быть возможно повернуть ручку регулирования скорости на электрическом управлении 12, т.е. изменить скорость катушки, чтобы указатель 9 указывал на линию маркировки на передней панели 4.Небольшое колебание указателя 9 допускается во время скручивания шкива.
b. При настройке регулятора напряжения 3, make sure that the yarn is winded onto the reel through traverse thread guide 8 by way of the bottom surface of tension feeler rod 7 after passing over the top surface of the thicker tension rod on tension regulator 3Вертикальное положение проводника 8 не должно изменяться произвольно, иначе точность шкалы 6 напряжения будет отрицательно затронута.
4.2.6 Завязывайте головные и хвостовые концы пряжи в каждом штанге отдельно, сохраняя длину соединения менее 1 см.
4.2.7 Спустите одну из подвижных долей катушки 10 внутрь. Затем снимите каждую косточку по одной, прежде чем вернуть подвижную долю катушки в первоначальное положение.
4.2.8 Вторую партию косточек прокрутите, повторив вышеприведенные процедуры.
4.3 Выключить питание после завершения работы.
4.4 Отбрасывать швы, которые были закручены, когда шкала напряжения 6 находилась в дисбалансированных условиях во время обмотка (т.е. напряжение закрутки не соответствовало требованиям).
5 Услуги по техническому обслуживанию
5.1 Окружность катушки 10 и значение шкалы напряжения 6 строго калибровываются перед поставкой продукта и не должны быть разобраны и произвольно изменены.
5.2 Машину следует регулярно содержать в чистоте.
