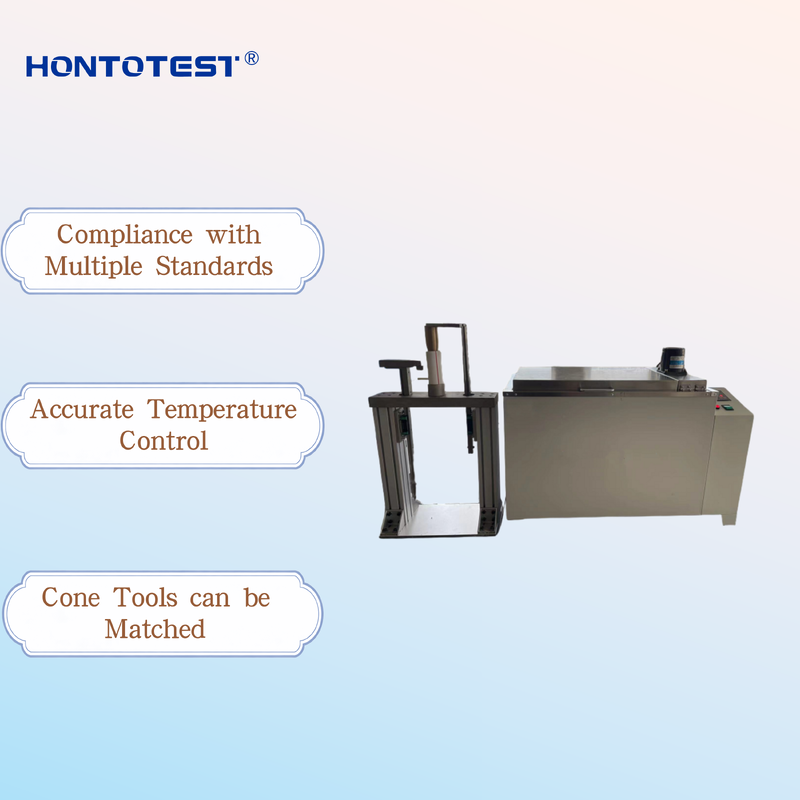

HT-ZT50 Испытатель конуса на стойкость к росту трещин, испытательная машина для ПЭ-труб с термостатической водяной баней
Введение:
Данный продукт соответствует требованиям стандарта GB/T19279-2003 «Метод испытания на стойкость к медленному росту трещин полиэтиленовых труб» для испытательного оборудования. Он широко используется и является необходимым устройством для экологических испытаний при производстве, исследованиях и тестировании полимерных материалов, таких как пластмассы и резина.

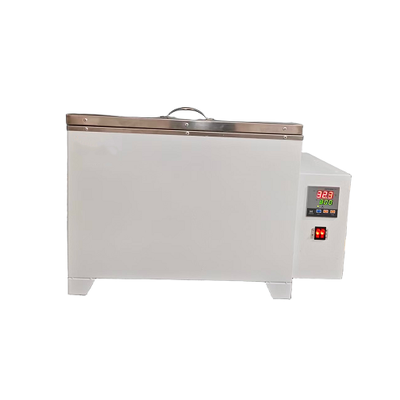

Термостатическая камера HT-ZT50 обеспечивает постоянную температуру испытательной среды в диапазоне от комнатной температуры до 85°C. Она в основном используется для регулирования температуры неметаллических материалов и обеспечения постоянной температуры для испытаний. При оснащении специальными экспериментальными устройствами она может измерять конкретные испытательные параметры (например, добавление раствора поверхностно-активного вещества в камеру и оснащение соответствующим испытательным конусом для измерения стойкости полиэтиленовых труб к медленному росту трещин). Термостатическая баня данного продукта также может использоваться как независимое испытательное устройство для регулирования условий или температуры различных испытательных образцов ниже 85°C.
Принцип:
Из трубы вырезается кольцо заданной длины. В кольцо трубы вставляется конус для поддержания постоянной деформации. На одном конце кольца трубы делается надрез. Затем кольцо погружается в указанный раствор поверхностно-активного вещества при температуре 80°C ± 1°C. Измеряется скорость распространения трещины от надреза. Этот тест применим к трубам с толщиной стенки 5 мм или менее.
Стандарты:
| Стандарт |
Название стандарта |
| GB T 19279-2003 |
Метод испытания на стойкость к медленному росту трещин полиэтиленовых труб с помощью конуса |
| ISO 13480:1997 |
Полиэтиленовые трубы – Стойкость к медленному росту трещин – Метод испытания с помощью конуса |
| GB/T 15558.1-2023 |
Системы полиэтиленовых (ПЭ) трубопроводов для природного газа, заглубляемых в грунт – Часть 1: Общие положения |
| GB/T 13663.2-2018 |
Системы полиэтиленовых (ПЭ) трубопроводов для водоснабжения – Часть 2: Материалы труб |
Технические параметры:
Параметры термостатической бани:
(1) Диапазон температур бани: от комнатной температуры до 85°C
(2) Разрешение: 0,1°C
(3) Точность контроля температуры: ±0,5°C
(4) Градиент температуры: ±0,5°C
(5) Объем: 23 л
(6) Источник питания: AC220V 50Hz 10A
(7) Раствор поверхностно-активного вещества: готовится заказчиком
Параметры конуса:
(1) Материал: Латунь
(2) Конический оправка вставляется в кольцо трубы для поддержания постоянной деформации (блок питания должен быть предоставлен заказчиком);
(3) Продольный паз делается на не коническом конце, с размерами: длина L (20±1) мм, ширина (1±0,2) мм, глубина (2±0,2) мм
(4) Размеры конуса: внешний диаметр D = 1,12 * номинальный внутренний диаметр трубы (±0,1 мм). Когда номинальный внешний диаметр трубы составляет 40 мм или менее, длина H = D (±0,1 мм), а фаска R = 4 * номинальный внутренний диаметр трубы (±2 мм) (заказчик предоставляет размеры, а поставщик предоставляет соответствующий конус).
Параметры образца: Когда номинальный внешний диаметр образца составляет 40 мм или менее, длина образца составляет 100 ± 5 мм; когда номинальный внешний диаметр превышает 40 мм, длина образца составляет 150 ± 5 мм. Каждая группа состоит из 3 образцов, и оба конца образцов должны быть обрезаны ровно и перпендикулярно оси.
Параметры обработки надреза: На одном конце кольца трубы, полностью растянутого конусом, по всей толщине стенки обрабатывается надрез с осевой длиной 10 мм ± 1 мм.
Структура продукта:
Данный продукт в основном состоит из: термостатической бани, системы контроля температуры, циркуляционной системы, конического основания и самого конуса.
1. Термостатическая баня: используется для хранения растворов и имеет функцию теплоизоляции.
2. Система контроля температуры: используется для регулировки и контроля температуры внутри ванны. Максимальная температура внутри ванны составляет 85°C.
3. Циркуляционная система представляет собой циркуляционный насос, используемый для обеспечения однородности жидкости. Максимальная рабочая температура составляет 85°C.
4. Конус представляет собой устройство, используемое для приложения внешней силы к внутреннему диаметру полиэтиленовых труб. Данный продукт предлагает конусы для труб серии SDR, модель выбирается заказчиком.
