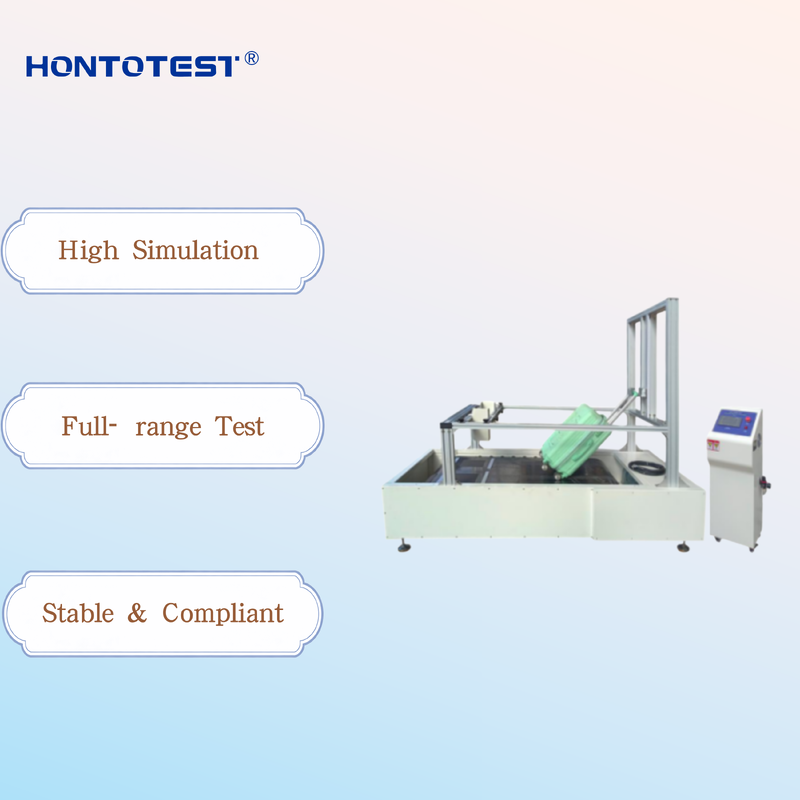

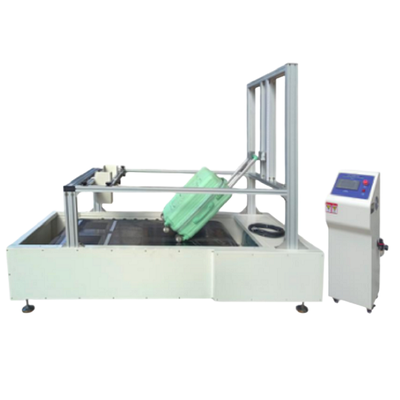

HT-LC Испытательная машина для ходьбы и ударов чемоданов, испытательная машина для износостойкости колес багажа для оценки производительности дорожных сумок и колесного багажа
Введение:
Машина для испытания ходьбы и ударов чемоданов - это профессиональное устройство, используемое для тестирования производительности колесных чемоданов, дорожных сумок и других багажных изделий во время ходьбы. Имитируя неровные условия реальной ходьбы, она всесторонне оценивает качество колес чемодана. Она может точно определять термостойкость, поломку и износ колес при различных скоростях и пробегах, а также эффективно проверять износостойкость материалов колес и наличие повреждений или деформаций общей конструкции чемодана. Результаты испытаний имеют большое справочное значение для производителей багажа при улучшении дизайна продукции и повышении ее качества.
Особенности:
1.**Высокая степень имитации:**Она точно имитирует различные удары и вибрации, которым подвергается чемодан при реальном использовании. С помощью специально разработанного бампера, абразивной ткани и конвейерной ленты она создает удары, вибрации и износ чемодана, максимально воспроизводя реальные сценарии использования. Это обеспечивает надежные результаты испытаний и предоставляет веские доказательства для оценки качества чемодана.
2.**Комплексные функции тестирования:**Помимо тестирования термостойкости, растрескивания, износа и истирания колес, она всесторонне тестирует оси колес, рамы колес, тяговые стержни и общую конструкцию чемодана, проверяя на наличие повреждений, деформаций и других проблем. Она охватывает множество ключевых областей, где могут возникнуть проблемы при реальном использовании, обеспечивая многофункциональное тестирование.
3.**Гибкие настройки параметров:**Скорость испытаний плавно регулируется от 0 до 5 км/ч, что позволяет гибко устанавливать скорость и время испытаний в соответствии с различными потребностями. Кроме того, сиденье для фиксации чемодана с регулировкой может гибко настраиваться для размещения чемоданов различных размеров и форм, обеспечивая надежную фиксацию чемоданов различных спецификаций во время испытаний и гарантируя точность.
4.**Широкий спектр применения:** Подходит не только для тестирования чемоданов различных размеров и материалов, но и для тестирования других колесных сумок, таких как дорожные сумки и детские коляски. Она подходит для производителей для проведения испытаний производительности новых продуктов на этапе разработки продукта для улучшения дизайна; для контроля качества продукции в процессе производства для обеспечения соответствия стандартам; а также подходит для агентств по контролю качества и научно-исследовательских учреждений в смежных областях для проведения исследований и испытаний.Стандарты испытаний:
QB/T 2920-2013 "Багаж - Методы испытаний на ходьбу"
ISO 8516:2009 "Багаж - Дорожные сумки - Методы испытаний на долговечность"
ASTM D4169 "Стандарт для испытаний производительности транспортной упаковки"
ISO 4893 "Методы испытаний багажа и сумок"
Технические параметры:
Скорость испытаний
| 0 - 5 км/ч |
Настройка времени и километража |
| Общее правило: отдых в течение 10 минут каждые 2 километра. Различные расстояния и периоды отдыха могут быть установлены в соответствии с различными требованиями. |
Спецификации бамперной доски |
| (300×30×3) мм, 8 шт. |
Спецификации наждачной бумаги |
| № 3 (200×200) мм |
Размер конвейерной ленты |
| (3300×750×8) мм |
Сиденье для фиксации чемодана с регулировкой |
| Может вмещать чемоданы различных размеров и форм, с диапазоном регулировки длины 300-800 мм, ширины 200-600 мм и высоты 100-500 мм. Благодаря гибкой регулировке обеспечивается надежная фиксация чемодана во время испытаний, предотвращая влияние результатов испытаний на вибрацию или смещение. |
Объем |
| (1950x100x1400) мм |
Источник питания |
| AC220V, 50Hz |
Конструкция машины: |
Метод конструкцииПримечаниеКонструкция основной рамыОсновная рама сварена из высокопрочной стали и имеет прямоугольную форму, обеспечивая стабильную поддержку. Сталь горячеоцинкована или покрыта антикоррозийной краской для предотвращения ржавчины и адаптации к сложным условиям. Внутренние усиливающие ребра повышают жесткость, гарантируя, что рама не деформируется во время работы, и обеспечивая точность испытаний и безопасность оборудования.Источник питанияИспользуя двигатель с переменной частотой или серводвигатель, можно добиться плавной регулировки скорости от 0 до 5 км/ч. Регулируя параметры преобразователя частоты, можно точно контролировать скорость вращения конвейерной ленты для имитации реальной ситуации чемодана при различных скоростях ходьбы.
| Трансмиссионные компоненты |
Используя ременную передачу, конвейерная лента изготовлена из высококачественного, износостойкого и растяжимого резинового или полиуретанового материала, способного выдерживать вес и трение во время испытаний чемодана. Ведущий ролик соединен с выходным валом двигателя, отвечая за передачу мощности, в то время как ведомый ролик поддерживает и регулирует натяжение, чтобы конвейерная лента не проскальзывала и не отклонялась. Также предусмотрено натяжное устройство, позволяющее регулировать натяжение по мере необходимости для обеспечения стабильной и надежной передачи. |
| Бамперная доска |
Обычно изготавливается из высокопрочного металла или конструкционного пластика, поверхность специально обработана для создания определенной неровности, чтобы создать эффект неровности. Восемь бамперных пластин равномерно распределены под конвейерной лентой. Когда чемодан движется по конвейерной ленте, он подвергается ударам и вибрациям, имитируя реальные неровные дорожные условия. Их толщина, форма, расстояние и другие параметры тщательно разработаны и оптимизированы для эффективной имитации сложных дорожных условий и обеспечения подлинности и достоверности результатов испытаний. |
| Фиксированное основание |
Используется для стабилизации и фиксации чемоданов, оснащено регулируемыми зажимами или кронштейнами, которые могут гибко регулироваться в зависимости от размера и формы чемодана. Чемодан надежно крепится к конвейерной ленте болтами и гайками, предотвращая вибрацию или смещение во время испытаний и обеспечивая точные результаты. |
| Панель управления |
Имеет дизайн человеко-машинного интерфейса и оснащена сенсорным интерфейсом управления, что облегчает настройку параметров и управление работой. Панель имеет кнопки для регулировки скорости, установки времени, запуска/остановки и т. д., позволяя операторам легко устанавливать скорость испытаний, время и другие параметры, а также отслеживать рабочее состояние оборудования в режиме реального времени. |
| Защита безопасности |
Оснащена инфракрасным датчиком, машина автоматически останавливает работу, когда другой объект попадает на конвейерную ленту. |
| Настройка функций программного обеспечения: |
1. Настройка скорости: Скорость конвейерной ленты может быть точно установлена в соответствии с различными стандартами испытаний и фактическими потребностями, имитируя неровную езду чемодана при различных скоростях ходьбы. Диапазон скоростей, как правило, плавно регулируется в пределах 0-5 км/ч. |
| 2. Настройка расстояния: Тестовое расстояние может быть гибко установлено для удовлетворения требований к расстоянию различных испытаний чемоданов, всесторонне оценивая производительность чемодана в условиях длительных неровных поездок. |
3. Настройка интервала времени (в километрах): Тестовый интервал (в километрах) и время могут быть установлены для удовлетворения требований к расстоянию ходьбы и времени отдыха различных чемоданов. |
| Процедура испытаний: |
1. Подготовка: Выберите машину для испытаний на вибрацию при ходьбе чемоданов с соответствующими характеристиками и производительностью в зависимости от размера, веса и требований к испытаниям чемодана. |
2. Проверка оборудования: Проверьте все компоненты испытательной машины на исправность, включая наличие повреждений конвейерной ленты, правильность работы вибрационного устройства и чувствительность датчиков. Убедитесь, что оборудование чистое и не содержит мусора, который может помешать испытаниям.
3. Подготовка чемодана: Очистите и осмотрите тестируемый чемодан, записав его марку, модель, размер и материал. Если чемодан имеет регулируемые части, такие как ручки или колеса, отрегулируйте их в нормальное рабочее положение.
4. Фиксация чемодана: Поместите чемодан на конвейерную ленту испытательной машины и надежно закрепите его с помощью специального крепежного устройства, чтобы чемодан не двигался и не вибрировал во время испытаний.
5. Настройка параметров: В соответствии с соответствующими стандартами или требованиями заказчика установите параметры испытаний через программное обеспечение или панель управления испытательной машины, включая скорость конвейерной ленты, расстояние испытаний и интервал испытаний в километрах.
6. Запуск испытания: После подтверждения правильности настроек запустите испытательную машину. Оборудование начнет имитировать удары и толчки, испытываемые чемоданом во время путешествия. Во время испытания оператор должен внимательно следить за рабочим состоянием оборудования и состоянием чемодана. При обнаружении каких-либо отклонений машина должна быть немедленно остановлена для проверки.
7. Обработка после испытаний: Проведите всесторонний осмотр чемодана после испытаний. Проверьте наличие внешних повреждений, таких как царапины, трещины или поломки. Осмотрите ручки, колеса, молнии и другие компоненты на предмет правильной работы, ослабления, деформации или повреждения. Также проверьте внутреннюю структуру на наличие повреждений, таких как деформация опорной конструкции.
8. Анализ данных и генерация отчета: Проанализируйте записанные данные испытаний для оценки производительности чемодана в испытании на удары и толчки. Затем сгенерируйте отчет об испытаниях в соответствии с установленным форматом. Отчет обычно включает цель испытания, испытательное оборудование, параметры испытаний, информацию о чемодане, результаты испытаний и выводы.
