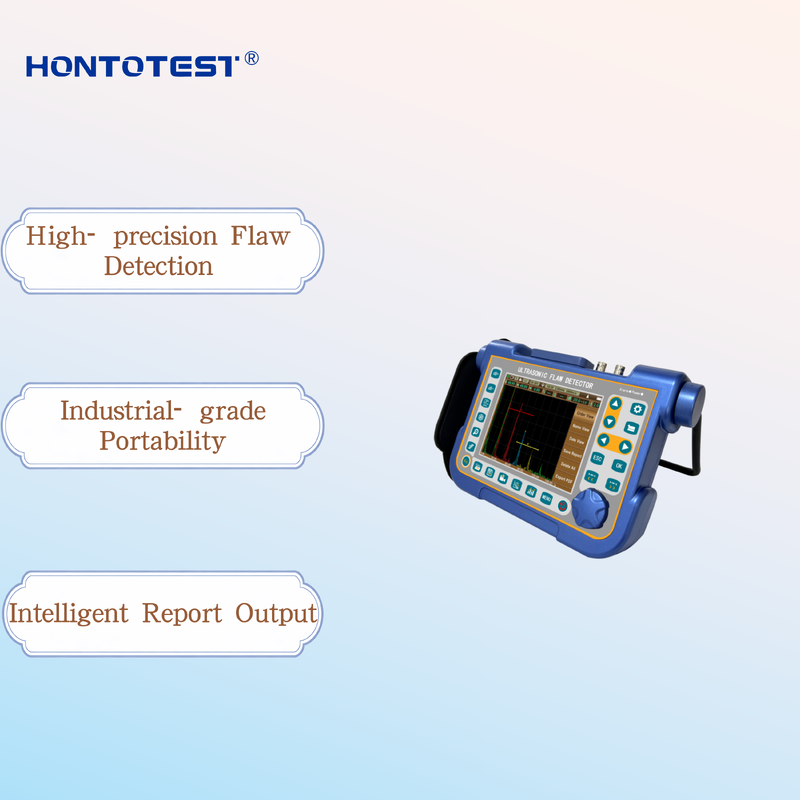

Ультразвуковой дефектоскоп KUT-681, Автоматическая калибровка для обнаружения трещин в сварных швах и измерения толщины для заготовок и композитных материалов
Введение:
Этот прибор представляет собой цифровой портативный ультразвуковой дефектоскоп для быстрого, удобного, без разрушений и точного обнаружения, локализации, оценки и диагностики различных внутренних дефектов заготовки (трещины, включения, поры и т. д.). Он также может использоваться для измерения толщины и контроля качества композитных материалов.
Форма волны может быть сохранена в стандартном формате файла, таком как CSV
Или напрямую сгенерировать отчет в формате PDF, отчет в формате BMP нажатием простой кнопки
Для продвинутой модели предусмотрено специальное меню сварки, которое позволяет устанавливать форму, канавку и в реальном времени определять местоположение дефекта сварного шва в соответствии с толщиной плиты и методом сварки

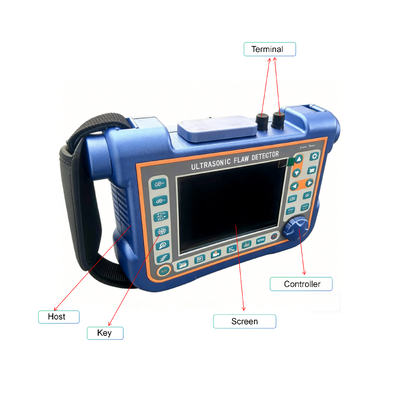

Форма:
• Эргономичный дизайн корпуса, водо- и маслостойкий.
• Поворотная опора с демпфированием на 360 градусов и резиновый чехол
• Высокопрозрачная стеклянная панель с большим апертурой
Дисплей:
• Полностью цифровой многоцветный дисплей, главное/подчиненное меню, четкое руководство
• IPS (In-Plane Switching), без углов обзора, высокое разрешение 640x480
• Частота обновления дисплея 60 Гц, быстро отображает формы волн мелких дефектов
• Дисплей с высокой яркостью может использоваться при ярком освещении.
• 4 стиля интерфейса, яркость ЖК-дисплея можно регулировать свободно
Скриншоты всех страниц и отчеты о дефектоскопии в реальном времени, сохраняемые в виде изображений BMP на USB-накопитель, которые можно настроить как цветные или оттенки серого.
• Экспорт отчета о дефектоскопии в формате PDF и сохранение на USB-накопитель для удобного архивирования и печати
• Все содержимое файла PDF может быть настроено в соответствии с потребностями пользователя.
• Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне
Функции:
• Автоматическая калибровка: Автоматическая калибровка нулевого смещения преобразователя, угла наклона преобразователя (коэффициент K) и скорости распространения в материале
• Пиковый детектор (Peak Hold): Сравнение замороженных пиковых сигналов с текущими А-сканами для легкой интерпретации результатов испытаний
• Определение местоположения дефекта: Отображение в реальном времени пути звука, проекции (расстояние по поверхности), глубины, амплитуды
• Определение размеров дефекта: Автоматическое определение размеров дефекта с использованием AVG или DAC, ускоряет отчетность о приемке или отклонении дефекта.
• Функция коррекции для изогнутых поверхностей
• DAC/AVG: Кривая генерируется автоматически, точки выборки могут быть компенсированы и скорректированы. Кривая автоматически плавает с усилением, автоматически расширяется с расстоянием обнаружения и автоматически перемещается с задержкой. Может отображать кривую AVG любой апертуры
• AWS D1.1. Выбор этого стандарта может сократить ручные расчеты и повысить эффективность обнаружения
• Функция измерения высоты трещины
• Увеличение диапазона (Gate Magnify): Расширение диапазона ворот на всю ширину экрана
• Запись и воспроизведение видео
• Заморозка А-скана: Заморозка дисплея сохраняет форму волны и данные о расстоянии тестирования
• Эхо-кодирование: отображение областей 1-9 эхо-сигналов разными цветами, используется для анализа положения дефекта
• Отметка пика: захват и отметка пика в реальном времени
• Функция отображения B-скана. Интуитивно отображает форму дефекта, а результат обнаружения более нагляден
• Цифровое считывание и функция триггера: Толщина/глубина могут отображаться в цифровом виде при использовании обычного преобразователя, а расстояние по поверхности и глубина отображаются напрямую при использовании углового преобразователя
• Анализ спектра FFT путем расчета формы эхо-сигнала для определения частотных характеристик и степени повреждения текущего преобразователя в реальном времени
Стандартная комплектация:
Основной блок 1 шт.
Прямой преобразователь 1 шт.
Угловой преобразователь 1 шт.
Адаптер питания 1 шт.
Кабель подключения преобразователя 1 шт.
USB-накопитель 1 шт.
Руководство пользователя 1 шт.
Кейс для прибора 1 шт.
Технические параметры:
|
|
Стандартный
|
Продвинутый
|
|
Диапазон
|
от 0 до 15 м при скорости стали, передача 30 м
|
от 0 до 20 м при скорости стали, передача 40 м
|
|
Скорость
|
100~ 15000 м/с
|
100~20000 м/с
|
|
Частота повторения импульсов
|
20~2000, разрешение
|
|
Динамический диапазон
|
≥36Информация о компании:
|
|
Вертикальная Линейность
|
≤2.5%
|
|
Горизонтальная Линейность
|
≤0.2%
|
|
Разрешающая способность
|
>40Информация о компании:(5P14в сталиВлажность окружающей среды
|
|
Чувствительность
|
>65Информация о компании:(2.5дБФ2012 кгВлажность окружающей средыдля плоского отверстия глубиной 200 ммФ2;1волна H50%)
|
|
Шум
|
≤10%
|
|
Каналы файлов500
|
файлов для хранения настроек калибровки и параметров преобразователяФайлы отчетов
|
|
1000 отчетов в формате PDF
|
ДисплейIPS
|
|
дисплей
|
60ГцЧастота обновления дисплея 60 Гц, разрешение 640X480Подавление (Reject)0~80%
|
|
от
|
полной высоты экранаТип преобразователяпрямой преобразователь, угловой преобразователь, двойной преобразователь, проникающий и т. д.
|
|
Контрольные ворота
|
Два независимых ворот, управляемых по всему диапазону развертки
|
|
Триггер
|
Пиковый триггер
|
|
,
|
Триггер по фронту;1Пороговая
|
|
положительная
|
/отрицательная со светодиодной вспышкойПитаниеСеть 100-240 В переменного тока, 50-60 Гц
|
|
Литий-ионный аккумулятор
|
(
|
|
|
DC)9 ВВлажность окружающей средыВспомогательная функцияЗахват экрана, запись и воспроизведение видео, B-скан, DAC, AVG, программное обеспечение для анализа данных AWS
|
|
Дополнительная функцияДиаграмма сварного шва, определение частоты преобразователя
|
Видеомагнитофон
|
|
10 видеофайлов, каждый видеофайл может быть до 5 минут длиной, 30 кадров в секунду. сохранение на USB-накопитель для массовой памяти (без ограничения продолжительности)
|
|
Размеры
|
|
230
|
×
|
|
157×
|
52(Вес)Вес1.12 кгВлажность окружающей среды
|
|
(-
|
10~50) ℃
|
|
Относительная влажность
|
(20~95)% RHУровень защиты
|
|
IP65
|
IP67Энергия импульса
|
|
Амплитуда импульса: 100 В, 200 В, 250 В, 300 В, 350 В, 400 В, 450 В, 500 В с выбором ступеней, подходит для широкого спектра преобразователей
|
Длительность импульса
|
от 0.1
|
|
µ
|
с до 0.5
|
|
µ
|
с для согласования с преобразователями разной частотыСкорость сканирования50Ω, 150Ω, 300Ω и 400Ω являются опциональными для удовлетворения различных рабочих требований к чувствительности и разрешениюСкорость сканирования16-разрядный АЦП со скоростью дискретизации 320 МГц
|
|
ВыпрямлениеПоложительная полуволновая, Отрицательная полуволновая, Полная волна и RF
|
Полоса пропускания
|
|
0.1-20
|
МГц
|
|
,
|
полоса пропускания усилителя и узкая полоса пропускания Усиление 110
|
|
дБ
|
(0.1дБ;1дБ;2
|
|
дБ
|
;6Информация о компании:Интерфейс связиИнформация о компании:/Информация о компании:232Информация о компании:BNC/LEMOИнформация о компании:
|
|
|
|
|
|
|
