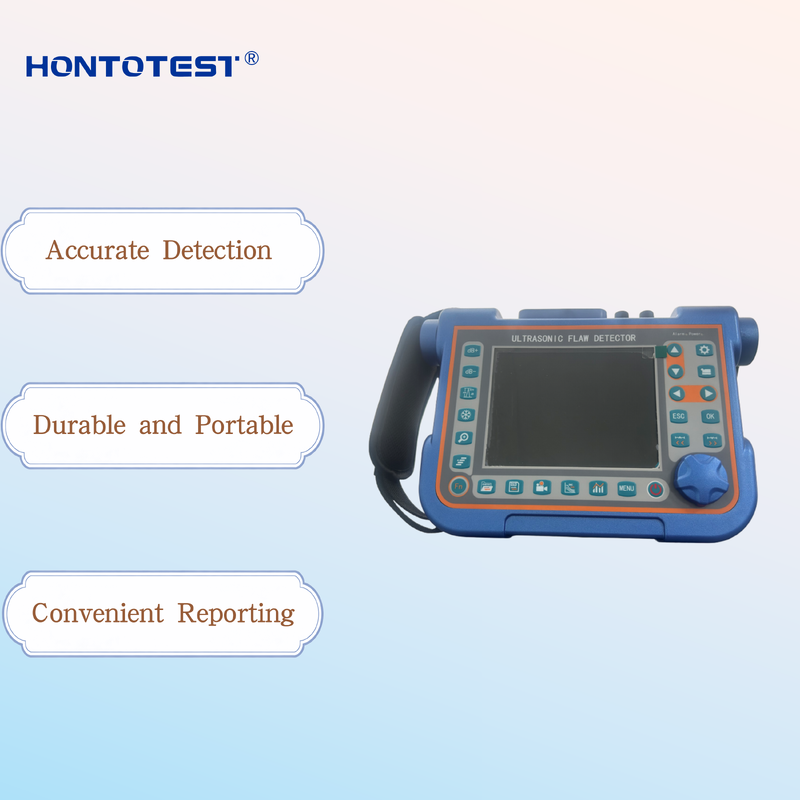

KUT-681 Цифровой портативный ультразвуковой дефектоскоп для обнаружения трещин, включений, пор в сварных швах металлов и контроля толщины композитных материалов
Введение:
Этот прибор представляет собой цифровой портативный ультразвуковой дефектоскоп для быстрого, удобного, бесконтактного и точного обнаружения, локализации, оценки и диагностики различных внутренних дефектов изделия (трещин, включений, пор и т. д.). Он также может использоваться для контроля толщины и контроля качества композитных материалов.
Форма волны может быть сохранена в стандартном файловом формате, таком как CSV
Или напрямую генерировать отчет в формате PDF, отчет в формате BMP, нажав простую кнопку
Для продвинутой модели предусмотрено специальное меню сварки, которое позволяет устанавливать форму, канавку и в реальном времени определять местоположение дефектов сварки в соответствии с толщиной плиты и методом сварки

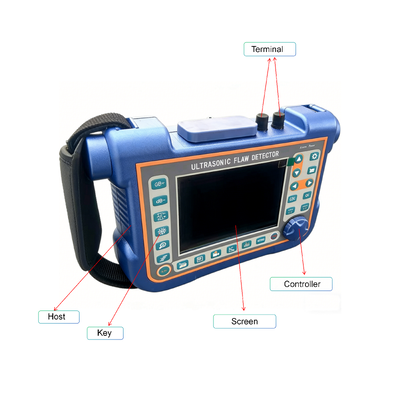

Форма:
• Эргономичная конструкция, водонепроницаемая и маслостойкая.
• Поворотная подставка с демпфированием на 360 градусов и резиновый чехол
• Высокопрозрачная стеклянная панель с большим апертурой
Дисплей:
• Полноцветный цифровой дисплей, мастер-меню, четкое руководство
• IPS (In-Plane Switching), без углов обзора, высокое разрешение 640x480
• Частота обновления дисплея 60 Гц, быстро отображает формы волн мелких дефектов
• Дисплей с высокой яркостью может использоваться при ярком освещении.
• 4 стиля интерфейса, яркость ЖК-дисплея можно регулировать свободно
Скриншоты всех страниц и отчеты о дефектоскопии в реальном времени, сохраняемые в виде изображений BMP на USB-накопитель, которые можно настроить как цветные или оттенки серого.
• Экспорт отчета о дефектоскопии в формате PDF и сохранение на USB-накопитель для удобного архивирования и печати
• Все содержимое файла PDF может быть настроено в соответствии с потребностями пользователя.
• Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне
Функции:
• Автоматическая калибровка: Автоматическая калибровка нулевого смещения преобразователя, угла преобразователя (коэффициент K) и скорости материала
• Пиковое удержание: Сравнение замороженных пиковых сигналов с текущими А-сканами для легкой интерпретации результатов испытаний
• Локализация дефектов: Отображение в реальном времени пути звука, проекции (расстояние по поверхности), глубины, амплитуды
• Определение размеров дефектов: Автоматическое определение размеров дефектов с использованием AVG или DAC, ускоряет отчетность о приемке или отклонении дефектов.
• Функция коррекции для изогнутых поверхностей
• DAC/AVG: Кривая генерируется автоматически, точки выборки могут быть компенсированы и скорректированы. Кривая автоматически плавает с усилением, автоматически расширяется с расстоянием обнаружения и автоматически перемещается со временем задержки. Может отображать кривую AVG любой апертуры
• AWS D1.1. Выбор этого стандарта может сократить ручные расчеты и повысить эффективность обнаружения
• Функция измерения высоты трещины
• Увеличение окна: расширение диапазона окна на всю ширину экрана
• Запись и воспроизведение видео
• Заморозка А-скана: Заморозка дисплея сохраняет форму волны и данные о расстоянии тестирования
• Эхо-кодирование: отображение областей 1-9 эхо-сигналов разными цветами, используется для анализа положения дефекта
• Пиковая метка: захват и маркировка пика в реальном времени
• Функция отображения B-скана. Интуитивно отображает форму дефекта, а результат обнаружения более нагляден
• Цифровое считывание и функция триггера: Толщина/глубина могут отображаться в цифровом виде при использовании обычного преобразователя, а расстояние по поверхности и глубина отображаются напрямую при использовании углового преобразователя
• Анализ спектра FFT путем расчета формы эхо-сигнала для обнаружения частотных характеристик и степени повреждения текущего преобразователя в реальном времени
Стандартная комплектация:
Основной блок 1 шт.
Прямой преобразователь 1 шт.
Угловой преобразователь 1 шт.
Адаптер питания 1 шт.
Кабель для подключения преобразователя 1 шт.
USB-накопитель 1 шт.
Руководство пользователя 1 шт.
Кейс для прибора 1 шт.
Технические параметры:
| |
Стандартный |
Продвинутый |
| Диапазон |
от 0 до 15 м при скорости стали, передача 30 м |
от 0 до 20 м при скорости стали, передача 40 м |
| Скорость |
100~ 15000 м/с |
100~20000 м/с |
| Частота повторения импульсов |
20~2000 Гц |
| Динамический диапазон |
≥36 дБ |
| ВертикальнаяЛинейность |
≤2,5% |
| ГоризонтальнаяЛинейность |
≤0,2% |
| Разрешающая способность |
>40 дБ (5P14 в стали) |
| Чувствительность |
>65 дБ (2,5 МГц φ20 мм) для глубокого отверстия диаметром 200 мм φ2 с плоским дном, волна H50%) |
| Шум |
≤10% |
| Файлы каналов500 файлов для хранения настроек калибровки и параметров преобразователя |
Файлы отчетов |
| 1000 отчетов в формате PDFДисплей |
IPS дисплей 60 Гц, частота обновления 60 Гц, разрешение 640x480 |
| Подавление (фильтрация) |
0~80% от полной высоты экрана |
| Тип преобразователя |
прямой преобразователь, угловой преобразователь, двойной преобразователь, проникающий и т. д. |
| Контроль ворот |
Два независимых ворот, управляемых по всему диапазону развертки |
| Триггер |
Пиковый триггер, триггер по краю |
| Сигнализация |
Пороговая положительная/отрицательная с миганием светодиода |
| Источник питания |
Сеть переменного тока 100-240 В, 50-60 Гц |
| Литий-ионный аккумулятор (DC) 9 В, более 12 часов работы |
Вспомогательная функция |
| |
Захват экрана, запись и воспроизведение видео, B-скан, DAC, AVG, программное обеспечение для анализа данных |
|
Расширенная функцияСхема сварки, обнаружение частоты преобразователя
|
Видеомагнитофон |
| 10 видеофайлов, каждый видеофайл может быть до 5 минут, 30 кадров в секунду. Сохранение на USB-накопитель для массового хранения (без ограничения продолжительности) |
|
Размеры |
|
230×157×52 (мм)
|
Вес |
| 1,12 кгВлажность окружающей среды |
(-10~50) °C |
| Относительная влажность |
(20~95)% ОВ |
| Уровень защиты |
IP65 |
| IP67 |
Энергия импульса |
| Амплитуда импульса: 100 В, 200 В, 250 В, 300 В, 350 В, 400 В, 450 В, 500 В с пошаговым выбором, подходит для широкого спектра преобразователей |
Длительность импульса |
от 0,1 µс до 0,5 µс для согласования с преобразователями разной частоты |
|
Демпфирование преобразователя
|
50 Ω, 150 Ω, 300 Ω и 400 Ω являются опциональными для удовлетворения различных рабочих требований к чувствительности и разрешению |
| Скорость сканирования |
16-разрядный АЦП со скоростью выборки 320 МГц |
| ВыпрямлениеПоложительная полуволна, отрицательная полуволна, полная волна и RF |
Полоса пропускания |
| 0,1-20 МГц, усилитель с полосовой и узкой полосовой фильтрацией |
Усиление |
| 110 дБ (0,1 дБ; 1 дБ; 2 дБ; 6 дБ |
Интерфейс связи |
| USB/RS232 |
Интерфейс преобразователя |
| BNC/LEMO |
