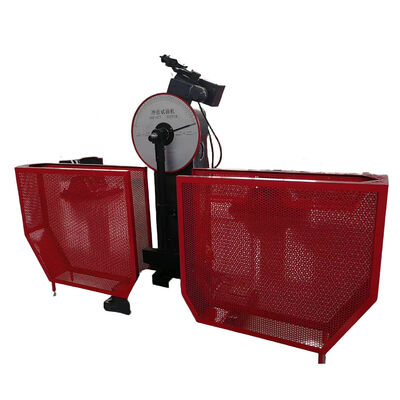

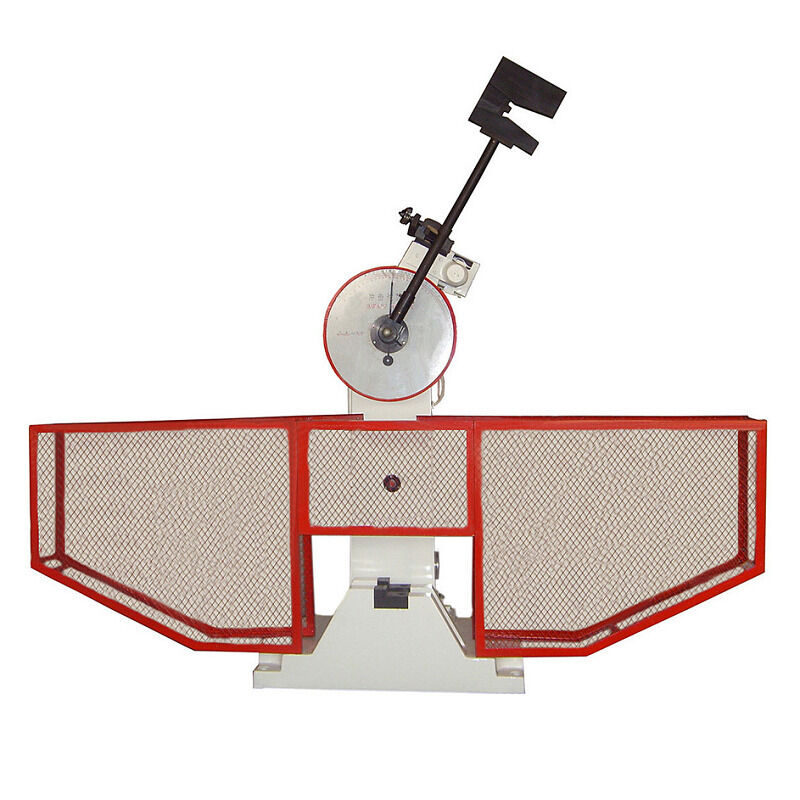

Машина для испытаний на удар маятником DB-300A Полуавтоматический испытатель ударной вязкости по Шарпи для испытаний на ударную вязкость металлов, стали и сплавов
1. Принцип
Машина для испытаний на удар маятником серии DB, произведенная нашей компанией, разработана в соответствии с национальным стандартом GB/T3808-2002 «Проверка машины для испытаний на удар маятником». В соответствии с национальным стандартом GB/T229-2007 «Метод испытаний на удар по Шарпи для металлов с надрезом» материал подвергался испытанию на удар и тестировался в соответствии с JJG145-82 «Маятниковый испытатель удара». Используемый разрез составляет 10*10 мм. Он в основном тестируется на черных металлах с высокой ударной вязкостью, особенно на стали и ее сплавах.
Принцип испытания продукта заключается в получении работы поглощения испытанного образца путем использования разницы между начальной энергией маятникового удара и остаточной потенциальной энергией после удара по циферблату.
2. Особенности
Операция использует полуавтоматическое управление, которое просто в эксплуатации и имеет высокую эффективность работы. Остаточная энергия после разрушения образца маятником может быть автоматически поднята, и превосходство может быть лучше при непрерывном проведении испытания на удар образца.
3. Применение
Серия DB широко используется в исследованиях, производстве и производстве метрологии, машиностроения, металлургии, сосудов под давлением, университетов и других отраслей.
4. Использование
Он в основном тестируется на черных металлах с высокой ударной вязкостью, особенно на стали и ее сплавах.
5. Спецификация
1) Энергия удара: 300 Дж, 150 Дж
2) Диапазон шкалы циферблата и значение деления:
| Модель | DB-300A |
| Диапазон энергии | 0-300 Дж 0-150 Дж |
| Деление | 2 Дж 1 Дж |
3) Крутящий момент маятника
| Энергия удара маятника | 300 Дж | 150 Дж |
| Крутящий момент маятника | 160.7695 Н.м | 80.3848 Н.м |
4) Начальный угол маятника: 150°
5) Расстояние от центра маятника до точки удара (центр испытания): 750 мм
6) Скорость удара: 5,2 м/с
7) Опора образца: 40 мм
8) Радиус конца опоры образца: 1-1,5 мм
9) Угол опоры образца: 0°
10) Радиус дуги ударного ножа: 2-2,5 мм
11) Угол между двумя наклонными гранями ударного ножа: 30°
12) Толщина ударного лезвия: 16 мм
13) Спецификации образца: 10 * 10 * 55 мм
14) Вес испытательной машины: около 450 кг
15) Размеры испытательной машины: 2124*600*1340 мм
16) Мощность: трехфазная трехпроводная система 50 Гц 380 В 180 Вт (основной двигатель)
6. Стандартная конфигурация
1) Основной блок: один.
2) Маятник:
Спецификации, большой маятник 300 Дж, малый маятник 150 Дж.
Количество, по одному, всего два.
3) Модель пролета: Спецификации, L=40. Количество, один.
4) Центральный блок образца: спецификации, L = 40 (V. U) тип. Количество, один.
5) Съемник: количество, один.
6) Стопор: Спецификации, S = 30. Количество, один.
7) Шестигранный ключ: Спецификации, S=14. Количество, один.
8) Винт для регулировки угла заземления: Спецификации, M16 × 200. Количество, четыре комплекта.
9) Зажим (включая кронштейн): Количество, одна пара. Обратите внимание, что он установлен на основном блоке.
7. Рабочие условия
1) Температура в помещении в диапазоне 10-35℃;
2) Относительная влажность не более 85%;
3) В среде, свободной от коррозионных сред;
4) Установлен на бетонном фундаменте толщиной не менее 150 мм или закреплен на фундаменте весом более 880 кг;
5) Уровень опорной поверхности установки на основании отрегулирован в пределах 0,2/1000;
