Прибор для испытания на постоянную компрессионную деформацию резины HT-759, стандартное оборудование для испытаний на сжатие термопластической резины и пенопласта
Приложение:
Прибор для испытания комплекта сжатия резины сжимает образец известной высоты до заданной высоты в соответствии с требованием степени сжатия, выдерживает его определенное время при заданных температурных условиях, затем ослабляет сжатие, восстанавливает образец в свободное состояние и измеряет высоту образца.

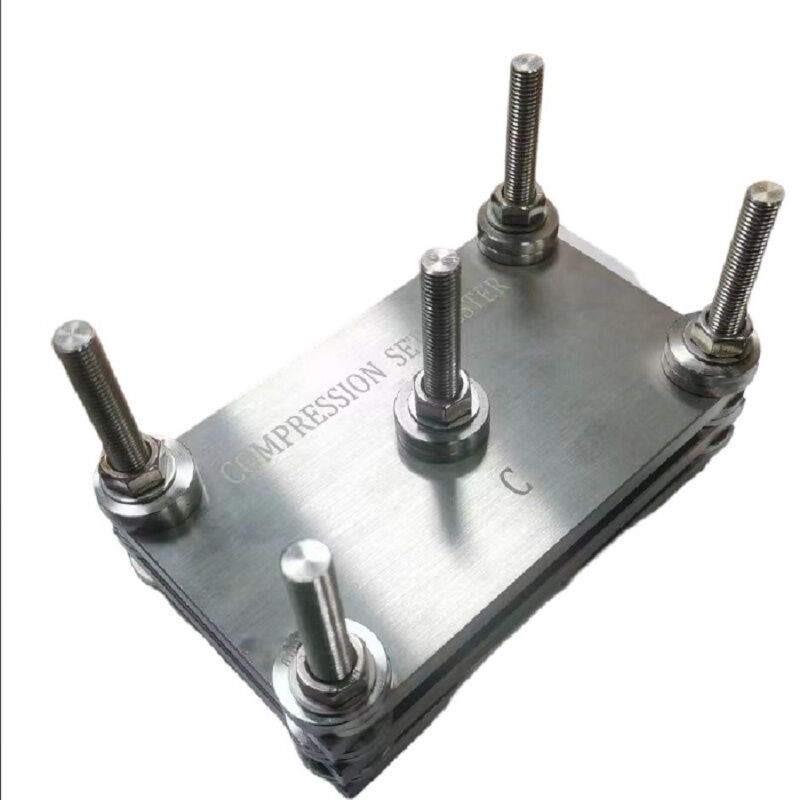

Прибор для испытания на сжатие состоит из параллельных стальных пластин, ограничителей и крепежных элементов. Он используется для измерения деформации вулканизированной резины, термопластической резины или пенопласта при комнатной температуре, в условиях высокой и низкой температуры, при определенной степени сжатия и после определенного времени сжатия.
Стандарты:
ASTM D395-03 Стандартные методы испытаний свойств резины — остаточная деформация при сжатии
ISO 815-1 Определение остаточной деформации вулканизированной резины или термопластической резины. Часть 1. При комнатной температуре и повышенной температуре.
GB/T 7759.1 Определение остаточной деформации вулканизированной резины или термопластической резины. Часть 1: При комнатной температуре и повышенной температуре.
Технические параметры:
1. Высота ограничителя:
(1) Диаметр образца типа А 29 мм, высота 12,5 мм.
9,3～9,4 при степени сжатия 25%
10,6～10,7 при степени сжатия 15%
11,25～11,35 при степени сжатия 10%
(2) Диаметр образца типа B 13 мм, высота 6,3 мм.
4,7～4,8 при степени сжатия 25%
5,3～5,4 при степени сжатия 15%
5,65～5,7 при степени сжатия 10%
2. Размеры резины для испытания на постоянную деформацию сжатия: ширина 120 мм, длина 200 мм.
3. Вес: около 15 кг.
Принцип:
Образец известной высоты сжимается до заданной высоты в соответствии с требованиями степени сжатия, выдерживается при заданной температуре в течение определенного периода времени, затем сжатие снимается, образец восстанавливается в свободное состояние и измеряется высота образца.
Процедура тестирования:
1. Образец следует хранить при (23±2)℃ и относительной влажности (50±5)% в течение 24 часов.
2. Измерьте исходную толщину образца с точностью до 0,02 мм.
3. Поместите образец в прибор, поместите подушечку, соответствующую типу образца, и зафиксируйте прибор. Это можно проводить при комнатной температуре.
4. После зажима образца его необходимо поместить в печь с заданной температурой в течение 2 часов.
Температура и время испытания соответствуют стандарту или указываются заказчиком. Например, ASTM D1349-99 имеет: -75℃, -55℃, -40℃, -25℃, -10℃, 0℃, 23℃, 40℃, 55℃, 70℃, 85℃, 100℃, 125℃, 135℃, 150℃, 160℃, 175℃, 200℃, 225℃, 250℃.
Рекомендуемое время испытания для испытания на деформацию сжатия резины составляет 22 часа и 70 часов (метод компании SGS).
5. По истечении времени испытания немедленно выньте прибор из печи и извлеките образец.
Поместите образец на плохой проводник тепла, например, на деревянную доску, и охладите его при (23±2)℃, (50±5)% относительной влажности.
6. После охлаждения в течение 30 минут еще раз измерьте толщину образца.
Результаты расчета:
C = [(To-Ti)/(To-Tn)] ×100%
С——Деформация сжатия, %
Тн——Толщина колодки, мм
К——Толщина образца перед испытанием, мм
Ti — — Толщина образца после испытания, мм
Информация о компании:
