HTGJ-10M-3 Машина для гидростатического давления и взрыва труб ПВХ ПЭ Устройство для измерения давления труб пластмассовых
Введение:
Машина спроектирована и изготовлена в соответствии с GB/T6111Термопластичные трубы для транспортировки жидкостей ---- Сопротивление внутреннему давлению ---- Метод испытанияи GB/T15560 SМетод испытания TANDARD для кратковременной гидравлической неисправности и устойчивости к постоянному внутреннему давлению пластиковых труб для транспортировки жидкостиОн подходит для определения времени прерывания сопротивления давлению или максимального значения давления мгновенного взрыва термопластичных труб и соединенных труб (таких как PP-R, PP-B, PP-A, PE, PE-X,ПВХДля производителей пластиковых труб и испытательных учреждений он необходим.
Машина отвечает следующим стандартам:
GB/T6111-2018 Метод испытания для внутренней стойкости давления термопластичных труб для транспортировки жидкости
GB/T15560-95 Гидравлические методы испытаний мгновенного взрыва и сопротивления давлению для пластиковых труб для транспортировки жидкости
GB/T18742.1 Системы полипропиленовых труб для горячей и холодной воды
Установка - Часть 1
GB/T18742.2 Системы полипропиленовых труб для горячей и холодной воды
установка - Часть 2 :трубы
GB/T18742.3 Системы полипропиленовых труб для горячей и холодной воды
установка - Часть 3 :Финтинги
GB/T13663 Полипропиленовые трубы для водоснабжения
GB/T15558.1 Погруженные полиэтиленовые (ПЭ) трубы для подачи
газообразное топливо
GB/T15558.2 Фитинги из полиэтилена (PE) для подачи
газообразное топливо
GB/T18992.1 Системы трубопроводов из полиэтилена (PE-X) с перекрестным соединением для горячего
и установки холодной воды - Часть 1
GB/T18992.2 Системы трубопроводов из полиэтилена (PE-X) с перекрестным соединением для горячего
и установки холодной воды - Часть 2 : трубы
GB/T10002.1 Непластифицированная труба из поливинилхлорида (PVC-U) для водоснабжения
GB/T10002.2 Непластифицированный поливинилхлорид (PVC-U) для водоснабжения
GB/T18993.1 Система хлорированных поли (винилхлорида) труб для горячего
и установки холодной воды - Часть 1:Общие
GB/T18993.2 Система хлорированных поли (винилхлорида) труб для горячего
и установки холодной воды - Часть 2: трубы
GB/T18997.1Полиэтиленовый/алюминиевый/полиэтиленовый композит под давлением
трубы- Часть 1 : PE/AL/PE трубы, сварные алюминиевой трубой
GB/T18997.2Полиэтиленовый/алюминиевый/полиэтиленовый композит под давлением
трубы- Часть 2 : трубы PE/AL/PE, сварные на заднице алюминиевой трубой
ISO 1167-2006 Системы труб из пластика - Трубы из термопластика - Определение сопротивления внутреннему давлению при постоянной температуре.
ISO13479 Определение сопротивления полиолефиновых труб для транспортировки жидкостей к распространению трещин.
ISO9080 Системы труб и каналов из пластика - Определение долгосрочной гидростатической прочности термопластических материалов в виде труб путем экстраполяции (ISO9080, Издание 1.0 (2003) MOD)
ASTM D1598-2015 Труба из пластика, под постоянным внутренним давлением, время до отказа (без документа S/S)
Стандартный метод испытаний ASTM D1599 для устойчивости к кратковременному гидравлическому давлению пластиковых труб, труб и фитингов1
DIN EN 921 (1995-2001) Трубы из термопластика - Определение сопротивления внутреннему давлению при постоянной температуре
Особенности:
1)Этот прибор используется для проверки определенного диапазона внутреннего давления в течение длительного периода времени пластиковых труб.

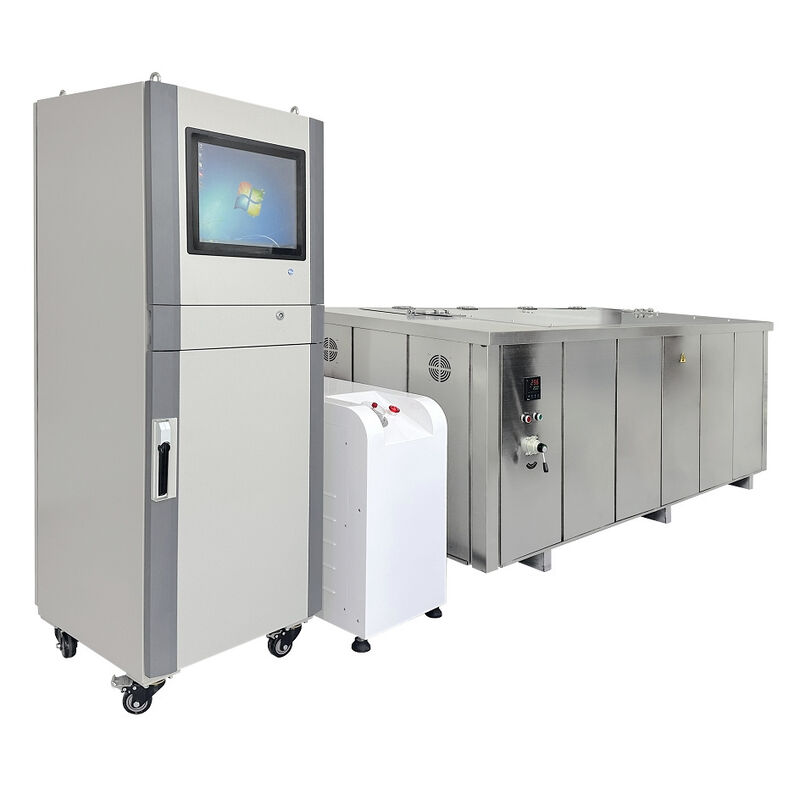

2)Прибор состоит из прибора давления, станции давления, резервуара для воды, системы контроля температуры и компьютерной программной системы.
Главный кадр: Он состоит из:части микроконтроля давления, части автоматического заполнения давления и электрического разряда давления, часть микроконтроля давления использует управление микрокомпьютером MCU; оснащены высоким разрешением,высокоскоростной 16-разрядный adc-чип с ′′ - дельта, коммуникации в режиме реального времени и компьютера; и он может автоматически заполнить и облегчить давление в соответствии с ситуацией давления.
Станция давления:Его основная функция заключается в обеспечении давления на основную раму, требование нижнего предельного давления станции давления должно быть выше, чем у всех испытуемых образцов.Насос на станции изготовлен в Соединенных Штатах (большой поток, низкий уровень шума, высокое давление, бесплатное обслуживание).

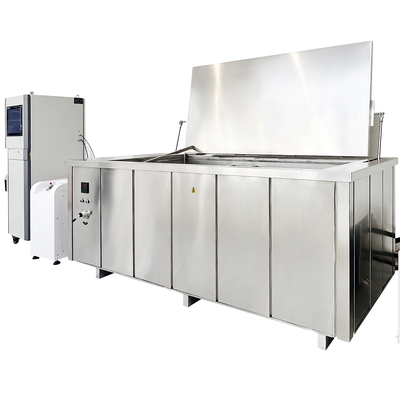

Резервуар воды:Он состоит из электрической части открытия, части самоциркуляции, части нагрева, части автоматического заполнения воды и изоляционной части.
Система контроля температуры: Точно контролировать температуру резервуара воды, дисплей температуры, установить температуру индивидуально.В то же время он также может гарантировать температуру.
Программная система: Подключая серийный интерфейс RS232 к давлению на хост, он может обеспечить настройку параметров, калибровку, облегчение давления, нуль, модуляцию амплитуды, рисование испытания,протоколы испытаний и отчеты о испытаниях печати и другие функции.
Применение
Инструмент широко используется в испытании внутреннего давления всех видов пластиковых труб.национальные секторы испытаний и секторы научных исследований.
Спецификация:
| испытательное давление и время контролируются отдельно в течение 3 строк |
| диапазон добавления давления |
0 ~ 10 000 МПа |
| Максимальное рабочее давление системы основного давления 16 МПа |
| насос поршневого высокого давления |
Давление: 16 МПа |
| объем: 8-11,3 л/мин |
| скорость вращения :920 оборотов/мин |
| точность регулирования давления: + 2% и - 1% верхней и нижней границзначение испытательного давления соответственно |
| разрешение значения давления |
0.001Mpa |
| трансформатор |
Периоды отбора проб от испытательного давления составляют 0,1 миллисекунды. |
| диапазон времени |
0-9999h |
| точность времени |
1S |
