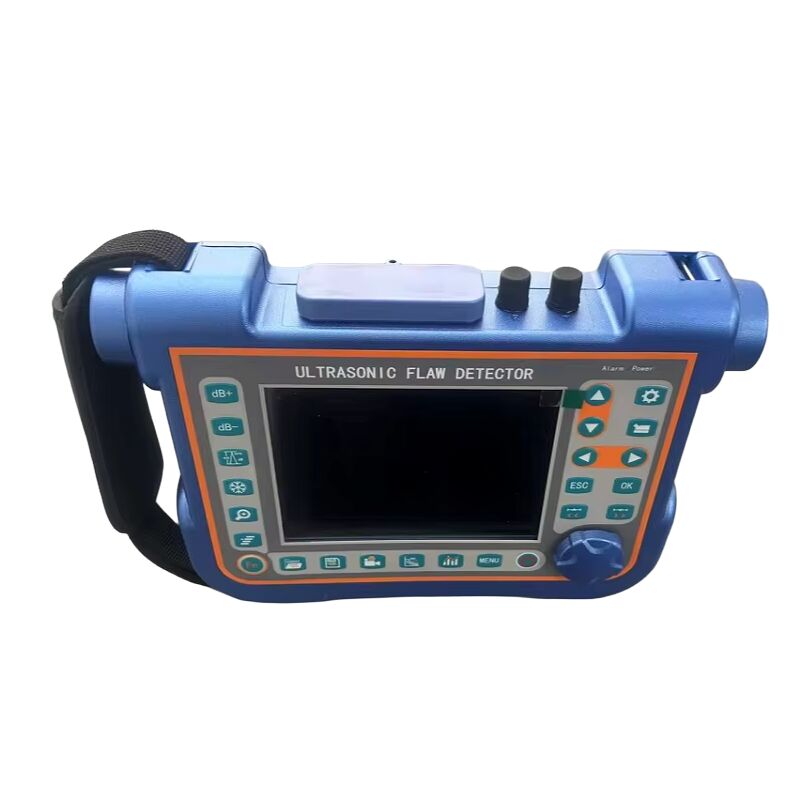

KUT-681 Цифровой портативный ультразвуковый детектор дефектов IP65/IP67 NDT Дефектный тестер для обнаружения толщины трещин сварки
Описание продукта:
Этот инструмент является цифровым портативным ультразвуковым детектором дефектов для быстрого, удобного, без повреждений и точного обнаружения, локализации,оценить и диагностировать различные внутренние дефекты рабочего изделия (трещины)Он также может использоваться для обнаружения толщины и контроля качества композитных материалов.
Форма волны может быть сохранена в стандартном формате файла, таком как CSV Or Directly generate PDF report, BMP report, нажав на кнопку easy.
Для продвинутой модели предоставьте специальное меню сварки, которое позволяет настроить форму, канаву и в режиме реального времени установить место дефекта сварки в соответствии с толщиной пластины и методом сварки.

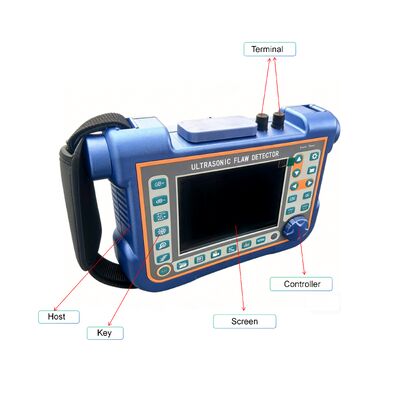

Форма:
• Эргономичная конструкция, водонепроницаемая и нефтяная.
• 360° вращающаяся амортизаторная стойка и резиновая оболочка.
• Высокопрозрачная стеклянная панель с сильной диафрагмой.
Дисплей:
•Полный цифровой многоцветный дисплей, меню master-slave, четкое руководство.
•IPS (In-Plane Switching), без угла обзора, высокое разрешение 640x480.
• 60 Гц частота обновления дисплея, быстро отображает небольшие дефектные волновые формы.
•Высокая яркость дисплея может использоваться при сильном освещении.
•4 стиля операционного интерфейса, и яркость ЖК-дисплея может быть свободно настроена.
Скриншот и отчет PDF
• Скриншот всех страниц и отчетов об обнаружении ошибок в режиме реального времени и сохранение их в виде изображений BMP на U-диске, которые можно настроить в виде цветных или серого цвета.
• Экспортируйте отчет об обнаружении ошибок в виде PDF-файла и сохраняйте его на U-диске для простого архивирования и печати
• Все содержимое файла PDF можно настроить в соответствии с потребностями пользователя.
• Снимки BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне
Функции:
•Автоматическая калибровка: Автоматическая калибровка сдвига зонда с нуля, угла зонда (значение K) и скорости материала.
• Выдержка пика: сравнивайте замороженные формы волн пика с живыми A-сканами для легкой интерпретации результатов испытаний.
• Локализация ошибок:живое отображение звуковой траектории, проекции (расстояние от поверхности), глубины, амплитуды.
• Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC, быстрое сообщение о принятии или отклонении дефекта.
• функция коррекции изогнутой поверхности.
• DAC/AVG: кривая генерируется автоматически, и точки отбора проб могут быть компенсированы и исправлены.автоматически расширяется с расстоянием обнаруженияОн может отображать кривую AVG любой диафрагмы.
• AWS D1.1Выбор этого стандарта может уменьшить ручные расчеты и повысить эффективность обнаружения.
• функция измерения высоты трещины.
• Увеличение шлюза: расширение диапазона шлюза по всей ширине экрана.
• Запись и воспроизведение видео.
• Замораживание сканирования: Замораживание дисплея содержит данные о форме волны и расстоянии испытания.
• Эхо кодирование: отображение 1 ~ 9 эхо области отображения в разных цветах, используется для анализа положения дефекта.
• Маркировка пика: запись и маркировка пика в реальном времени.
Интуитивно отображается форма дефекта, и результат обнаружения более интуитивно понятен.
• Цифровое отсчет и триггерная функция: толщина/глубина может отображаться в цифровом отсчете при использовании обычного зонда, а расстояние поверхности и глубина отображаются непосредственно при использовании углового зонда.
• Анализ спектра FFT путем вычисления формы волны эхо, чтобы обнаружить частотные характеристики и степень повреждения текущего зонда в режиме реального времени.
Стандартный пакет:
Хост 1PC
Простой зонд 1PC
Угловой зонд 1 комплект
Адаптер питания 1 комплект
Соединительный кабель зонды 1 комплект
U-диск 1 комплект
Руководство пользователя 1PC
Приборочный корпус 1 ПК
Технический параметр:
| |
Стандартный |
Усовершенствованный |
| Диапазон |
От 0 до 15 метров, при скорости сталь, передача 30 метров |
От 0 до 20 м, при скорости стальной передачи 40 м |
| Скорость |
100 ~ 15000 м/с |
100 ~ 20000 м/с |
| Повторение пульса |
20 ~ 2000Гц |
| Динамический диапазон |
≥ 36 дБ |
| Вертикальная линейность |
≤ 2,5% |
| Горизонтальная линейность |
≤ 0,2% |
| Сила решения |
> 40ДБ(5P14 в стале) |
| Оставшиеся ощущения |
> 65ДБ(2.5МГцФ20 мм) для глубоких 200 ммФ2 плоскодонных отверстий, волна H50% |
| Шум |
≤ 10% |
| Файлы каналов |
500 файловдля хранения настройки калибровки и параметров зонда |
| Файлы отчетов |
1000 отчетов в формате PDF |
| Дисплей |
IPSдисплей 60частота обновления дисплея 60 Hz, разрешение640X480 |
| Отказать (удалить) |
0~80% от полной высоты экрана |
| Тип зонды |
прямой зонд, угловой зонд, двойной зонд, проникающий и т.д. |
| Мониторы ворот |
Две независимые ворота управляемые по всему диапазону просмотра |
| Запускатель |
Пиковый спусковой крючок, крайний спусковой крючок. |
| Сигнализация |
Положительный/отрицательный порог с светодиодной вспышкой |
| Электрическое питание |
Главные линии переменного тока 100-240 VAC, 50-60 Hz |
| |
Литий-ионная батареяDC) 9V, более 12 часов работы |
| Помощная функция |
Запись экрана, видеозапись и воспроизведение, B-scan, DAC, AVG, программное обеспечение для анализа данных AWS |
| Усовершенствованная функция |
|
Диаграмма сварки, обнаружение частоты зонда |
| Видеорегистратор |
10 видеофайлов, каждый видеофайл может быть длиной до 5 минут, 30 кадров в секунду. сохранить на U-диске для массовой памяти ((без ограничения продолжительности) |
| Размер |
230х157х52мм) |
| Вес |
1. 12 кг |
| Влажность окружающей среды |
() 10 ~ 50 °C |
| Относительная влажность |
(20 ~ 95) % RH |
| Уровень защиты |
IP65 |
IP67 |
| Энергия импульса |
Амплитуда импульса: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V, подходит для широкого спектра зондов |
| Ширина импульса |
от 0,1 мкм до 0,5 мкм для сопоставления зондов с различной частотой |
| Снижение давления зонда |
50Ω, 150Ω, 300Ω и 400Ω являются необязательными для удовлетворения различных рабочих требований чувствительности и разрешения |
| Скорость сканирования |
16-значный конвертер AD со скоростью отбора проб 320 МГц |
| Исправление |
Положительный Хэл - У меня есть два. Волна, полная волны и радиочастоты |
| Пропускная способность |
0.1-20МГцУсилитель пропускания и узкий пропуск |
| Прибыль |
110ДБ(0.1ДБ;1ДБ;2ДБ;6ДБ |
| Интерфейс связи |
USB/РС232 |
| Интерфейс зонда |
BNC/LEMO |
