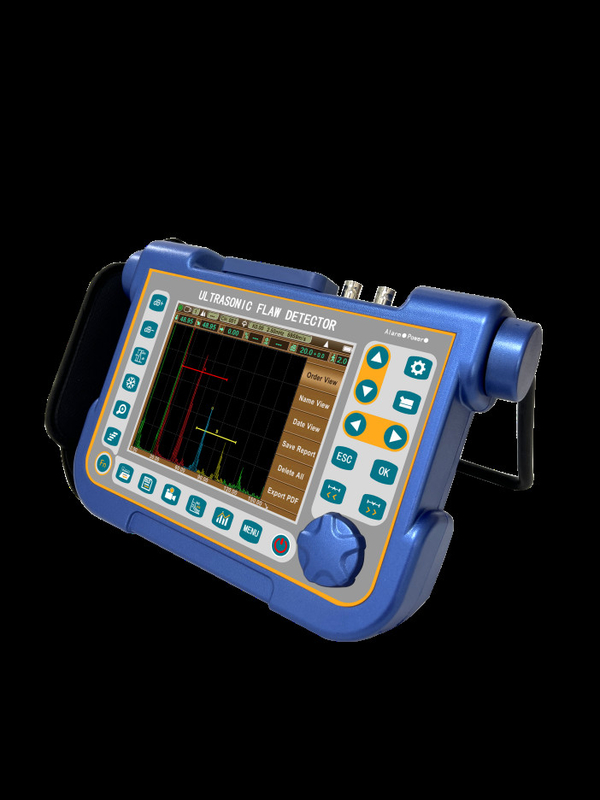

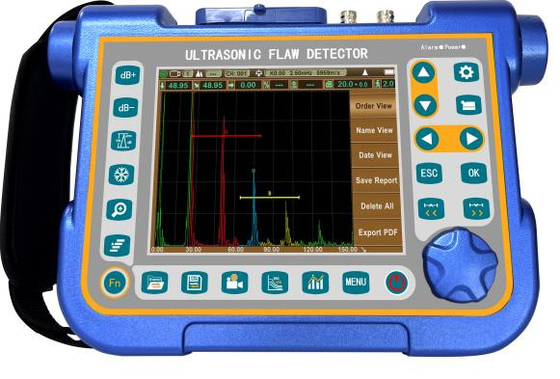

Ультразвуковой дефектоскопKUT-681
Этот прибор представляет собой цифровой портативный ультразвуковой дефектоскоп для быстрого, удобного, неразрушающего и точного обнаружения, локализации, оценки и диагностики различных внутренних дефектов заготовки (трещин, включений, пор и т. д.). Он также может использоваться для измерения толщины и контроля качества композитных материалов.
Форма сигнала может быть сохранена в стандартном формате файла, таком как CSV
Или напрямую сгенерировать отчет PDF, отчет BMP, нажав простую кнопку
Для расширенной модели предусмотрено специальное меню сварки, которое позволяет устанавливать форму, канавку и в режиме реального времени определять местоположение дефекта сварного шва в соответствии с толщиной пластины и методом сварки
Форма
• Эргономичный дизайн конструкции, водонепроницаемый и маслостойкий.
• Поворотный демпфирующий кронштейн на 360 градусов и резиновая оболочка
• Высокопрозрачная прочная стеклянная панель с апертурой
Подавление (подавление)
Полный цифровой многоцветный дисплей, главное-подчиненное меню, четкое руководство
• IPS (In-Plane Switching), без угла обзора, высокое разрешение 640X480
• Частота обновления дисплея 60 Гц, быстро отображает формы волн небольших дефектов
• Дисплей высокой яркости можно использовать при сильном освещении.
• 4 стиля интерфейса работы, и яркость ЖК-дисплея можно свободно настраивать
Скриншот и отчет PDF
|
• Скриншот в реальном времени всех страниц и отчетов о дефектоскопии, а также сохранение их в виде изображений BMP на U-диск, которые можно установить как цветные или полутоновые изображения.
• Экспорт отчета о дефектоскопии в файл PDF и сохранение его на U-диск для удобного архивирования и печати
• Все содержимое файла PDF может быть настроено в соответствии с потребностями пользователя.
• Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне
|
|
Функции
• Автоматическая калибровка: автоматическая калибровка смещения нуля датчика, угла датчика (значение K) и скорости материала
• Peak Hold: сравните замороженные пиковые формы волн с живыми A-сканами, чтобы легко интерпретировать результаты испытаний
• Локализация дефектов: отображение в реальном времени звукового пути, проекции (расстояние от поверхности), глубины, амплитуды
• Определение размеров дефектов: автоматическое определение размеров дефектов с использованием AVG или DAC, ускоряет отчетность о принятии или отклонении дефектов.
• Функция коррекции криволинейной поверхности
• DAC/AVG: кривая генерируется автоматически, и точки выборки могут быть компенсированы и скорректированы. Кривая автоматически плавает с усилением, автоматически расширяется с расстоянием обнаружения и автоматически перемещается со временем задержки. Он может отображать кривую AVG любой апертуры
• AWS D1.1. Выбор этого стандарта может уменьшить ручные вычисления и повысить эффективность обнаружения
• Функция измерения высоты трещины
• Gate Magnify: распространение диапазона строба по всей ширине экрана
• Запись и воспроизведение видео
• A Scan Freeze: отображение заморозки удерживает форму волны и данные о расстоянии испытания
• Кодирование эха: отображение области отображения эха 1~9 в разных цветах, используемое для анализа положения дефекта
• Пиковая метка: захват и маркировка пика в реальном времени
• Функция отображения B-скана. Интуитивно отображает форму дефекта, и результат обнаружения более интуитивен
• Цифровое считывание и функция Trig.: Толщина/глубина могут отображаться в цифровом считывании при использовании обычного датчика, а расстояние от поверхности и глубина отображаются непосредственно при использовании углового датчика
• FFT-анализ спектра путем вычисления формы волны эха для обнаружения частотных характеристик и степени повреждения текущего датчика в реальном времени
Стандартный пакет
Хост 1 шт.
Прямой датчик 1 шт.
Угловой датчик 1 шт.
Адаптер питания 1 шт.
Соединительный кабель датчика 1 шт.
U-диск 1 шт.
Руководство пользователя 1 шт.
Кейс для прибора 1 шт.
Технический параметр
| |
Стандартный |
Расширенный |
Примечание |
| Диапазон |
от 0 до 15 м, при скорости стали, передача 30 м |
от 0 до 20 м, при скорости стали, передача 40 м |
|
| Скорость |
100~15000 м/с |
100~20000 м/с |
|
| Повторение импульсов |
20~2000 Гц |
|
| Динамический диапазон |
≥36 дБ |
|
| ВертикальнаяЛинейность |
≤2.5% |
|
| ГоризонтальнаяЛинейность |
≤0.2% |
|
| Разрешающая способность |
>40 дБ (5P14in сталь) |
|
| Остатки чувствительности |
>65 дБ (2,5 МГцФ20 мм) для глубокого отверстия с плоским дном 200 ммФ2, волна H50%) |
|
| Шум |
≤10% |
|
| Файлы каналов500 файлов для хранения настроек калибровки и параметров датчика |
Файлы отчетов |
|
| 1000 отчетов в формате PDFДисплей |
IPS дисплей 60 Гц, частота обновления дисплея 60 Гц, разрешение 640X480 |
|
| Подавление (подавление) |
0~80% от высоты полного экрана |
|
| Тип датчика |
прямой датчик, угловой датчик, двойной датчик, проникающий и т. д. |
|
| Мониторы строба |
Два независимых строба, управляемых во всем диапазоне развертки |
|
| Триггер |
Пиковый триггер, триггер по краю |
|
| Сигналы тревоги |
Положительный/отрицательный порог со светодиодной вспышкой |
|
| Источник питания |
Сеть переменного тока 100-240 В переменного тока, 50-60 Гц |
|
| Литий-ионная батарея (DC) 9 В, более 12 часов работы |
Вспомогательная функция |
|
| |
Скриншот, запись и воспроизведение видео, B-скан, DAC, AVG, программное обеспечение для анализа данных AWS |
|
|
Расширенная функцияСхема сварки, обнаружение частоты датчика
|
Видеорегистратор |
|
| 10 видеофайлов, каждый видеофайл может быть до 5 минут, 30 кадров в секунду. сохранение на U-диск для массовой памяти (без ограничений по продолжительности) |
|
Размер |
|
|
230×157×52 (мм)
|
Вес |
|
| 1. 12 кгВлажность окружающей среды |
(- 10~50)℃ |
|
| Относительная влажность |
(20~95)% относительной влажности |
|
| Уровень защиты |
IP65 |
|
| IP67 |
Энергия импульса |
|
| Амплитуда импульса: 100 В, 200 В, 250 В, 300 В, 350 В, 400 В, 450 В, 500 В ступенчатый выбор, подходит для широкого спектра датчиков |
Ширина импульса |
от 0,1 мкс до 0,5 мкс для соответствия датчикам с разной частотой |
|
|
Датчик
|
Демпфирование |
|
| 50Ω, 150Ω, 300Ω и 400Ω являются необязательными для удовлетворения различных рабочих требований чувствительности и разрешения |
Скорость сканирования |
|
| 16-разрядный АЦП со скоростью дискретизации 320 МГцВыпрямление |
Положительная полуволна, отрицательная полуволна, полная волна и RF |
|
| Полоса пропускания |
0,1-20 МГц, полосовой фильтр усилителя и узкополосный фильтр |
|
| Усиление |
110 дБ (0,1 дБ; 1 дБ; 2 дБ; 6 дБ |
|
| Интерфейс связи |
USB/RS232 |
|
| Интерфейс датчика |
BNC/LEMO |
|
| Вышеуказанные показатели измеряются, когда частота датчика составляет 2,5 МГц, а режим обнаружения - полная волна |
|
|
|
|
|
|
