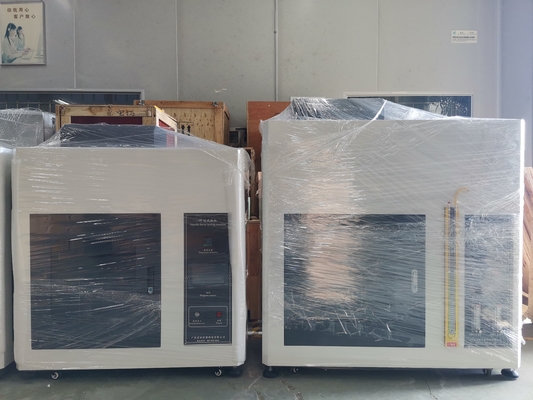

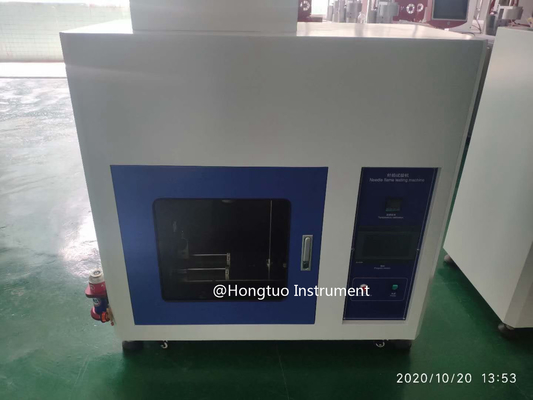

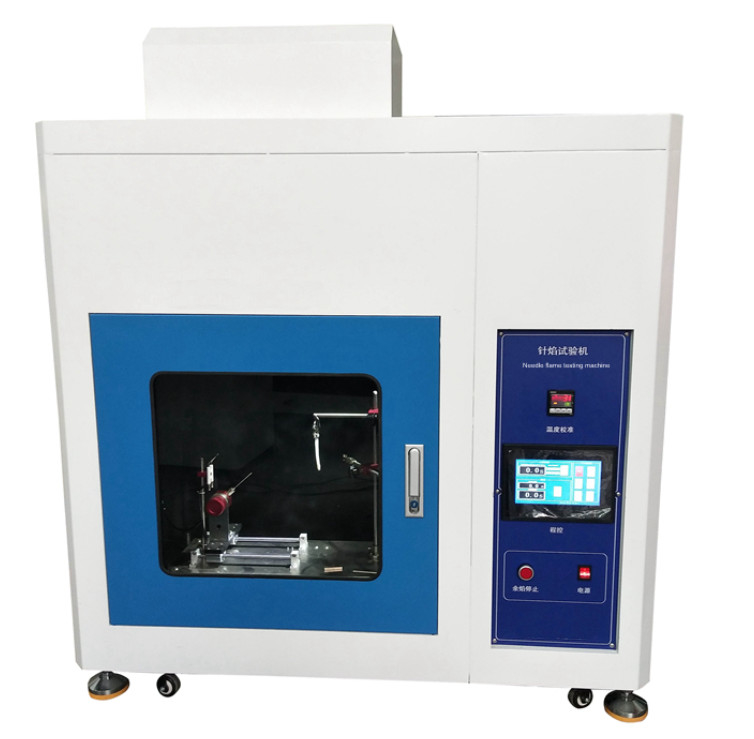

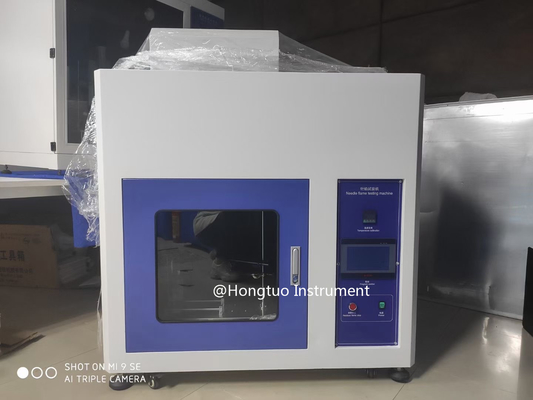

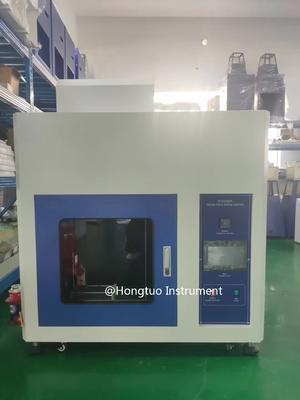

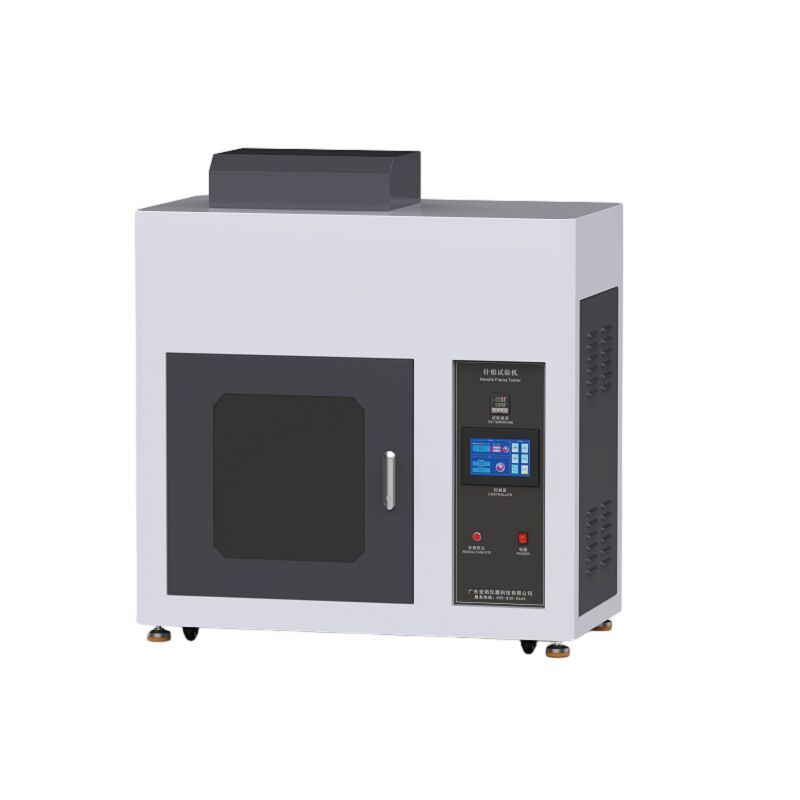

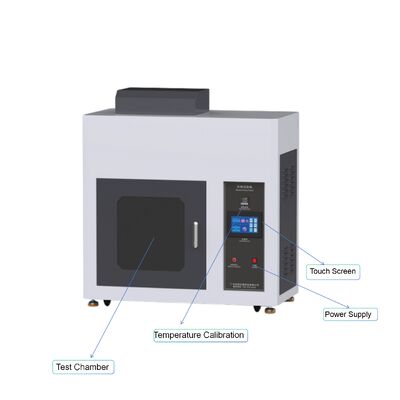

Аппарат для испытания на воспламеняемость игловидным пламенем, оборудование для испытаний игловидным пламенем HT-5169T-N
Применение:
Испытатель игловидным пламенем использует игловидную горелку определенного размера (Φ0,9 мм) со специфическим газом (бутан или пропан) и направленно воспламеняет образец под углом 45°, в зависимости от того, воспламеняется ли образец и подстилающий слой при воспламенении, а также от времени и длины горения, чтобы оценить риск возникновения пожара от небольшого пламени внутри оборудования из-за неисправностей.
Испытатель игловидным пламенем подходит для освещения, низковольтных электроприборов, бытовой техники, станков, электрооборудования, электроинструментов, электронных приборов, электроизмерительных приборов, оборудования информационных технологий, электротехнического оборудования, электрических разъемов, аксессуаров и другого электрического и электронного оборудования и компонентов, а также подходит для изоляционных материалов, инженерных пластиков или других твердых горючих материалов.
Стандарты:
IEC 60695-2-2: 1991 (Второе издание), Поправка № 1 к IEC 60695-2-2 (1994-03), IEC60695 -11-5, GB/T 5169.5-2008, GB4706.1-2005 Смоделированный тестовый проект, указанный в стандарте.
Спецификация:
| Игловидная горелка |
внутреннее отверстие Φ 0,5 мм ± 0,1 мм, внешний диаметр ≤Φ 0,9 мм, длина ≥ 35 мм, нержавеющая сталь |
| Угол горелки |
наклон 45 ° (испытание) или вертикально (при регулировке высоты пламени) |
| Время горения |
0-999,9 с ± 0,1 с регулируется (обычно 30 с) |
| Время выдержки |
0-999,9 с ± 0,1 с, автоматическая запись, ручная приостановка |
| Высота пламени |
12 мм ± 1 мм (с измерительными приборами высоты) |
| Газ |
95% бутан (можно использовать баллонный газ для зажигалок) |
| Диапазон измерения температуры |
0~1000 °C |
| Требования к температуре пламени |
от 100 ° C ± 2 ° C до 700 ° C ± 3 ° C за время в течение 23,5 секунд ± 1 секунда |
| Термопара для измерения температуры |
Φ0,5 мм импортная бронированная (тип K) термопара |
| Фон для испытания игловидным пламенем |
черный фон |
| Процесс испытания |
автоматическое управление процедурами испытаний, независимая вентиляция |
| Справочный стандарт |
IEC60695 -11-5, GB/T5169.5-2008, GB4706.1-2005 |
| Объем камеры |
0,5 кубических метра (может быть настроен в соответствии с требованиями заказчика 0,75 кубических метра или 1 кубический метр) |
| Внешние размеры оборудования |
1000 мм ширина × 650 мм глубина × 1300 мм высота |
