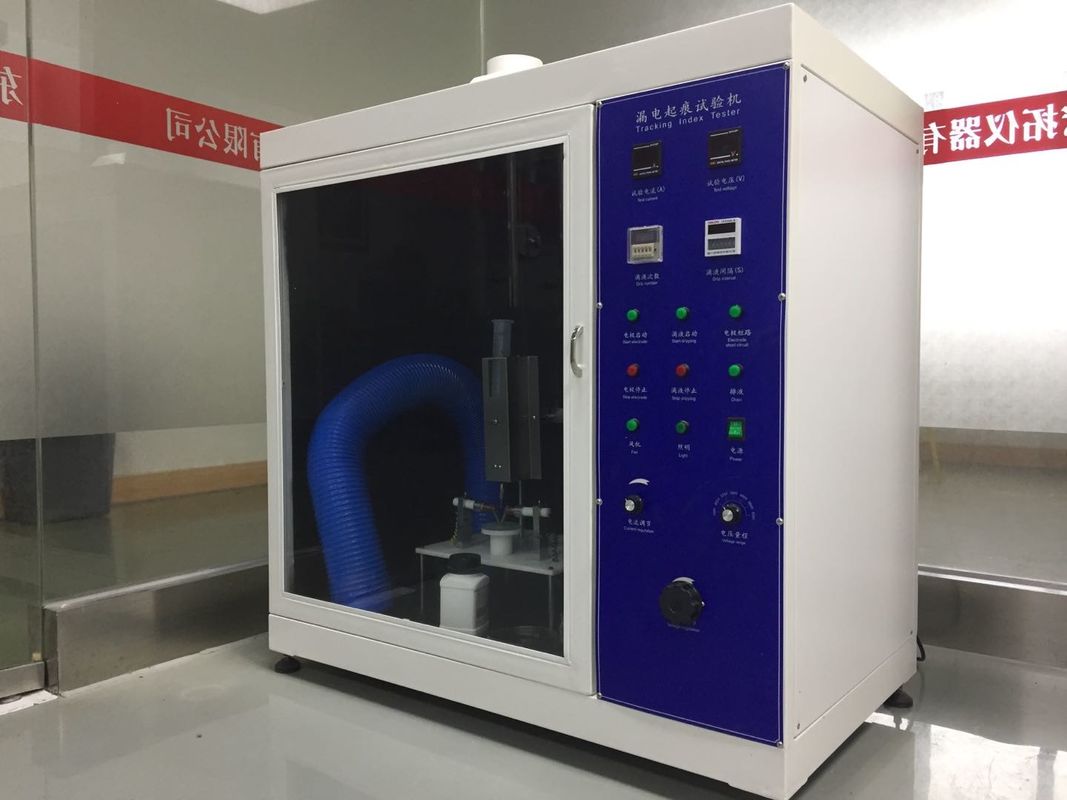

Оборудование для испытаний на трекинг под высоким напряжением на утечку тока по стандарту IEC60112
Используется для определения сравнительных индексов трекинга твердых электроизоляционных материалов на образцах, взятых из частей электрического и электронного оборудования, и на пластинах из материала с использованием переменного напряжения. При нормальном использовании компоненты, изготовленные из изоляционного материала, могут стать влажными и грязными. Если примеси являются электропроводящими, ток будет протекать между частями с разными потенциалами напряжения, создавая трек. В результате могут возникать небольшие перекрытия, которые вызывают термические напряжения на поверхности изоляционного материала. Визуальный результат термического разложения изоляционного материала, вызванного током трекинга, называется треком. Взаимосвязанное образование обугленного материала образует путь трекинга, по которому возникает устойчивое токопроводящее соединение. После этого компонент не может выполнять свою предполагаемую электрическую функцию в большинстве случаев, и детали могут загореться. Сопротивление изоляционного материала образованию треков называется сопротивлением трекингу.
Принцип:
Тестер утечки тока соответствует стандарту испытаний IEC60112. Использовался прямоугольный платиновый электрод, и усилие двух полюсов на образце составляло 1,0 Н; 0,05 Н соответственно. Приложенное напряжение регулируется в диапазоне от 100 до 600 В (48-60 Гц), а ток короткого замыкания составляет 1,0; 0,1 А, падение напряжения не должно превышать 10%. Когда ток утечки при коротком замыкании равен или превышает 0,5 А в испытательной цепи, время выдерживается. 2 секунды, реле активируется, ток отключается, указывая на выход образца из строя. Постоянная времени капельного устройства регулируется, а количество капель контролируется в пределах от 44 до 50 капель/см3, а интервал времени между каплями составляет 30 секунд.
Стандарты:
IEC60335, GB4706.1, IEC60884-1, GB2099.1, GB/T4207-2003, IEC60112, ASTM D 3638-92
Спецификация:
1) Давление электрода: 1,0±0,05 Н
2) Расстояние между электродами: 4,0 мм ± 0,01 мм, угол 60°±5
3) Напряжение электрода устройства для испытания на трекинг утечки регулируется от 100 до 600 В (48~60 Гц), а падение напряжения составляет менее 10%, когда ток короткого замыкания составляет 1,0±0,1 А.
4) Высота падения: регулируется от 30~40 мм
5) Размер капли: регулируется от 44~55 капель/1 см3
6) Время падения: 30 с ± 5 с
7) Количество капель: регулируется от 0~9999 раз
8) Оценка утечки прибора для испытания индекса электрического следа: ток в контуре больше 0,5 А и поддерживается в течение 2 секунд, срабатывание реле отключает ток, указывая на то, что образец не соответствует требованиям
9) Процесс испытания машины для испытания индекса электрического следа: автоматическое управление процедурами испытаний, независимая вентиляция
10) Объем камеры прибора для испытания индекса электрического следа: 0,1 м3 (может быть настроен в соответствии с различными стандартами 0,5 м3 или 0,75 м3)
11) Внешние размеры оборудования: 630 мм в ширину × 390 мм в глубину × 750 мм в высоту
12) Электропитание: переменный ток 220 В, 50 Гц
