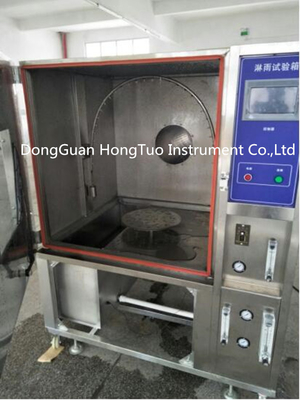

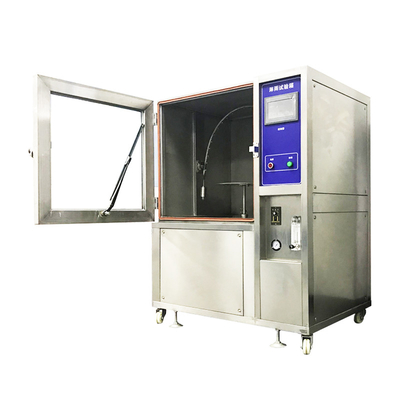

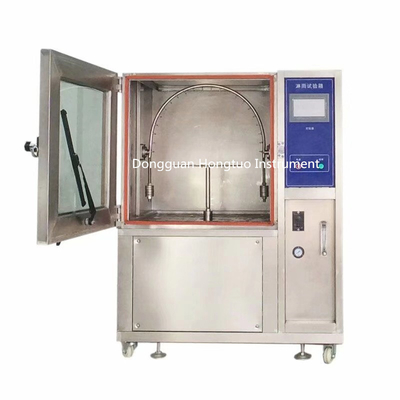

Автоматическая IPX3 IPX4 IPX5 IPX6 Экологическая симулируемая камера для испытания водонепроницаемости
Этот продукт соответствует требованиям GB 2423.38-90, GB / T10485-2007, строго в соответствии с защитой IPX3...IPX4...IPX5...IPX6... классов GB / T4942.2-93, GB 4208?? 93, GB 4706,GB 7000 и другие соответствующие национальные стандарты и другие соответствующие технические параметры. Может проводить испытания воды, указанные соответствующими стандартами
В соответствии с IEC60529: 2001
Спецификация:
| Модель |
DH-IPX3.4.5.6-1000 |
| Внутренние габариты |
W1000 X H1000 x D1000mm (W означает ширину, H - высоту, D - глубину) |
| Вес |
около 300 кг |
| Источник питания |
AC380V трехфазный 50 Гц |
| Диапазон испытаний |
IEC60529 IPX3-IPX4-IPX5-IPX6 |
| Диапазон температуры воды |
Уровень воды для распыления - это температура окружающей среды. |
| Способ распыливания |
IPX3-IPX4 маятниковый дождь, IPX5-IPX6 спрейный дождь |
| Поток распыления |
IPX3, X4 Поток воды на отверстие 0,07L / min |
| IPX5 |
12.5 л / мин ± 5% IPX6: 100 л / мин ± 5% |

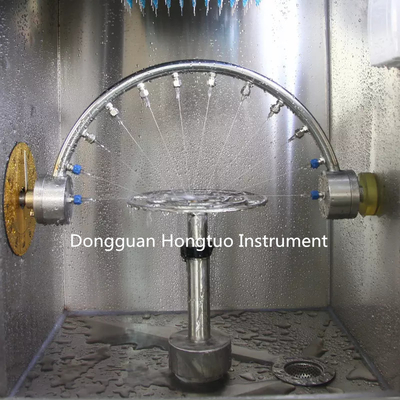

| Свинговая трубка |
полукруговая колебательная трубка 180 ° |
| Радиус колебательной трубы |
R300 мм |
| Внутренний диаметр колеблющейся трубы |
16 мм |
| Колыбельная трубка |
90° спереди и сзади, угол может быть произвольно установлен в пределах общего диапазона 180° |
| Цикл распылительной маятничной трубы |
1 20 раз / минуту регулируемый |
| Размещение сопла |
Дюзи распределены по 90° по обе стороны вертикальной плоскости. |
| Проход ноздри |
50 мм |
| Открытие сопла |
IPX3, X4: 0,4 мм IPX5: 6,3 мм IPX6: 12,5 мм |
| Образец размера проигрывателя |
¥350 мм |
| Скорость обработки образца |
1 20 р / мин регулируемый |
| Нагрузка карусели для выборки |
20 кг |
Структура:
Материал: Внутренняя коробка: пластина из нержавеющей стали SUS304
Внешняя коробка: из нержавеющей стали или краска

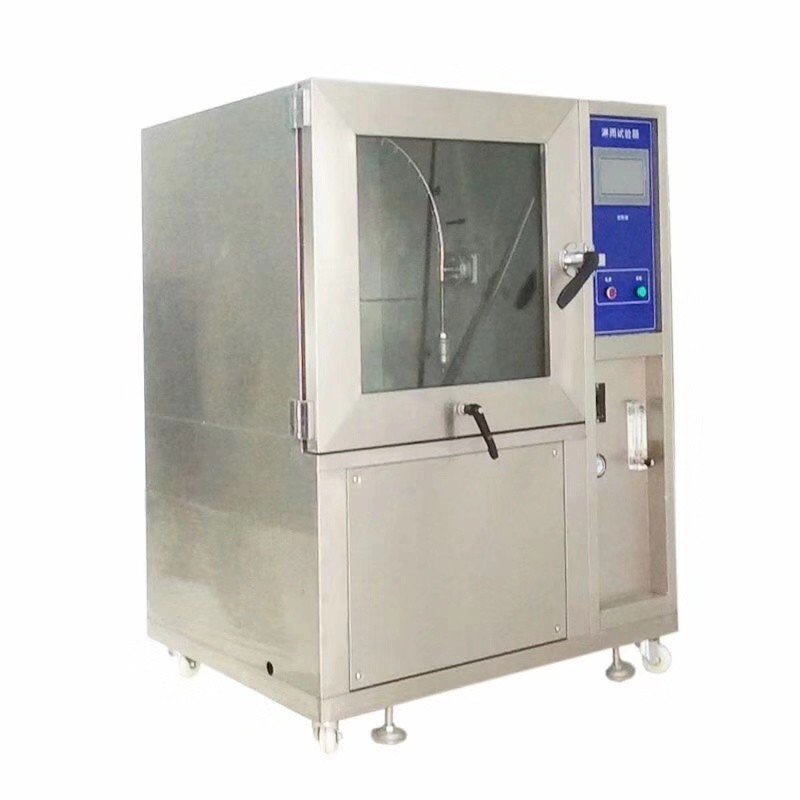

Дверь коробки:
Дверь из одной части, открытая слева, плоская ручка, с ручкой справа
Прозрачное стеклянное окно с окном наблюдения W300xH450 мм
Оконный стиральщик
Один шт. лампы освещения в коробке
Кабина управления распределением энергии:
Главный выключатель питания
Дисплейная панель
Прохладитель
Насосный двигатель
Двигатель вращающегося поворотного устройства
Режим циркуляции воды:
Дно перерабатывается и повторно используется, чтобы достичь цели экономии воды
Кран водоснабжения, переключатель уровня жидкости для управления уровнем воды в резервуаре, устройство фильтрации водозабора

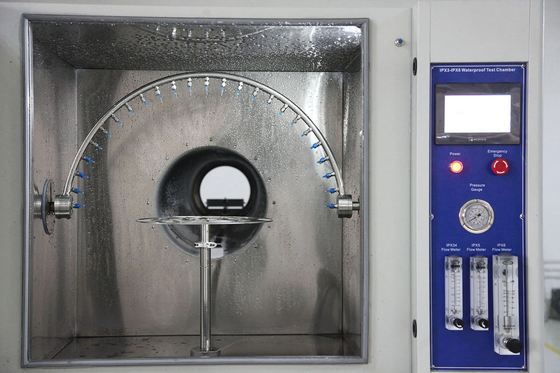

Контрольная панель: один контроллер, выключатель питания, выключатель освещения, регулятор давления распыления, счетчик потока воды, датчик давления воды, регулятор скорости вращающего устройства
Стандартная конфигурация: гидравлический регулятор скорости, закаленное стеклянное окно и освещение помещений для наблюдения, прецизионный передвижной фильтр, устройство предупреждения о низком уровне воды, труба переполнения, потокомер: 0.5-5 л / мин одна группа, 10-120 л / мин одна группа, встроенный резервуар для воды
Циркуляция воды: используйте внутренний циркуляционный резервуар для переработки.
Способ пополнения воды: с использованием клапана водоснабжения, переключателя уровня жидкости для управления уровнем воды во внутреннем баке, прямое подключение к водопроводной воде, не требуется очищенная вода.
Контроллер распыления: импортированный контроллер с сенсорным экраном, который может отображать время вращения, скорость вращения, угол вращения, период вращения и т. д.
Способ настройки: нажатие на прямой английский ввод.
режим управления: ввод команд с интерфейса "человек-машина";PLC выводит сигнал после получения команды для управления работой двигателя частного сервера и получает импульсный сигнал от сервомотора для управления углом вращения, период и время сдвига
Защита шкафа: защита от низкого уровня воды / защита от перегрева двигателя / защита от предела колебания трубы.
общая последовательность фаз питания и защита от фазовых потерь/защита от утечек/защита от отказов в питании.
