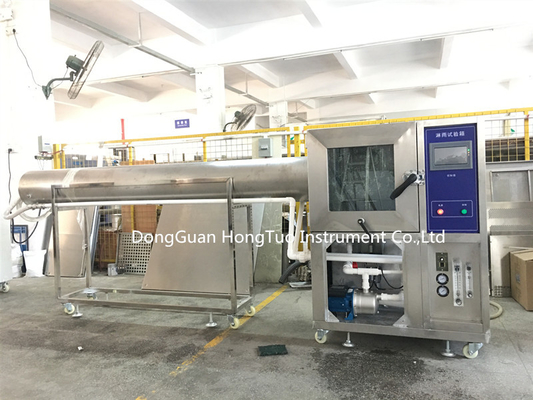

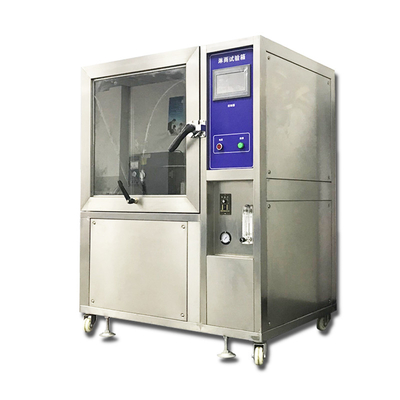

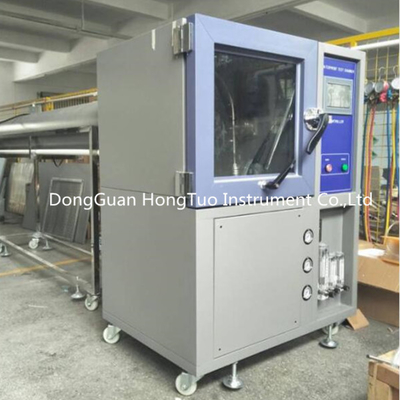

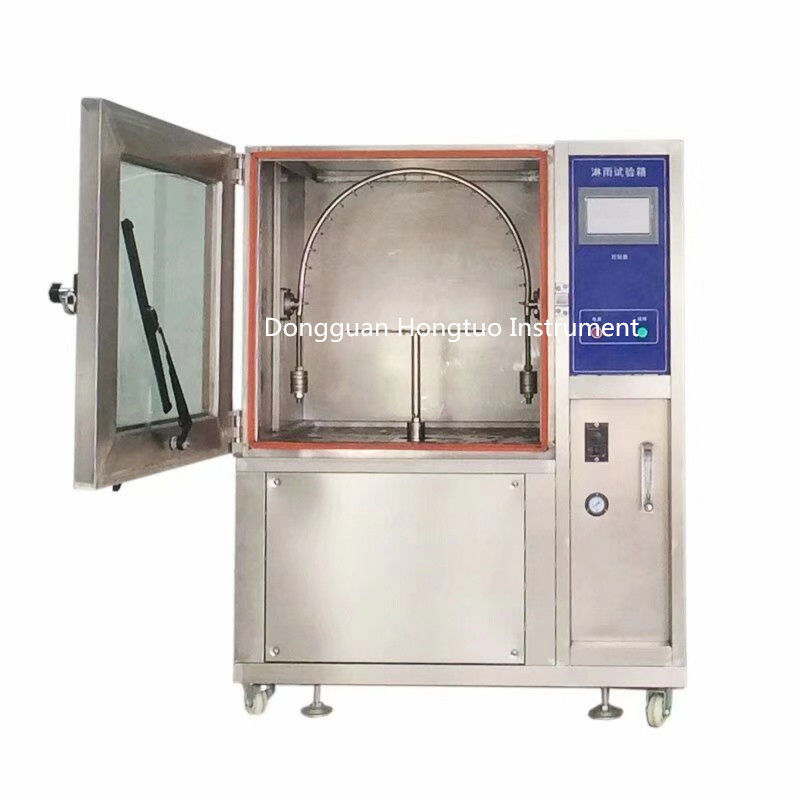

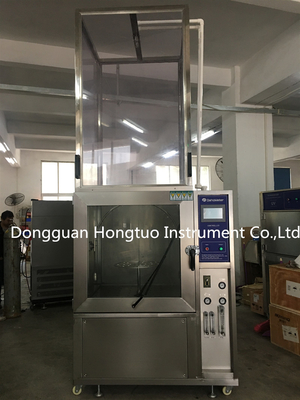

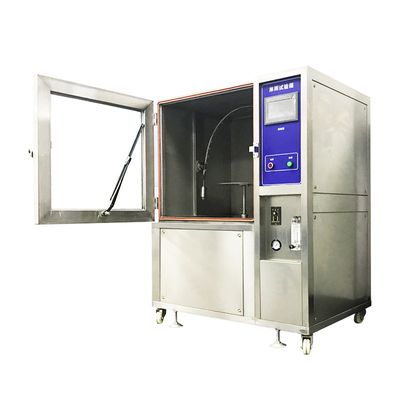

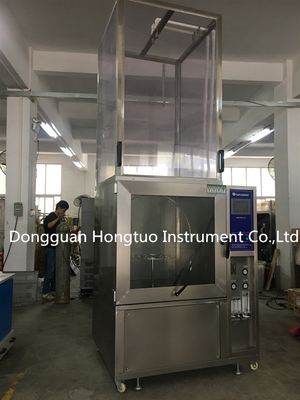

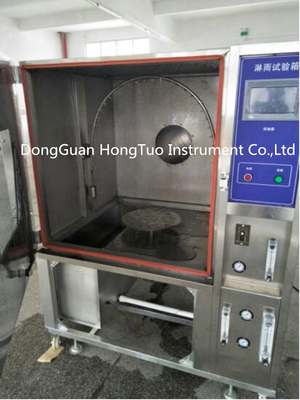

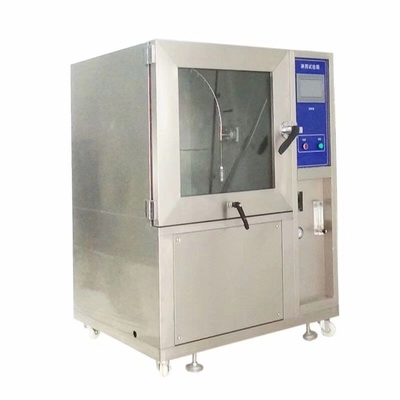

Экологическая IPX3/IPX4 Водонепроницаемая испытательная камера для испытаний на прочность дождя, испытательная камера для испытаний на распыление воды
Технические решения
Этот продукт соответствует требованиям GB 2423.38-90GB / T10485-2007, строго в соответствии с защитой IPX3,IPX4,классами GB / T4942.2-93, GB 4208 GB 7000 и другие соответствующие национальные стандарты и другие соответствующие стандарты технических параметров проектирования и производства. может выполнять испытания воды, указанные соответствующими стандартами.
Технический параметр
| Экспериментальное пространство |
600x600x600 (WxHxD) мм |
| Электрическое питание |
220В трехфазный 50 / 60Гц MAX 30А. |
| Радиус трубы с маятником для распыления воды |
200 мм |
| Диаметр распылительной трубы |
Φ16 мм |
| Апертура водного струя |
Φ0,4 мм |
| Расстояние от диафрагмы струи воды |
50 мм |
| Колебание распылительной трубы |
45 °, 60 °, 90 ° (регулируемый) |
| Скорость вращения |
4-25 оборотов в минуту 0-25 оборотов в минуту регулируемый (установка фиксируемой точки) |
| Давление воды |
1 кг / см2 ~ 3 кг / см2 (регулируемый) |
| Давление |
0 ~ 6 кг / см2 (регулируемый) |
| Количество осадков |
2.5 (+1.6) мм / мин |
| Скорость вращающего устройства |
0 ~ 20 оборотов в минуту |
| Потокомер |
5 ¢ 10 л/ мин, один набор. |
Структура и особенности
1. Внутренняя SUS # 304 нержавеющая сталь пластина
2. Внешний SUS # 430 нержавеющая сталь пластина
3. Моторный насос: коррозионно устойчивый высокого давления из нержавеющей стали.
4. Тип насоса: многокрыловая конвекция.
5. вращающийся двигатель: 120 Вт регулирующий скорость двигатель с регулятором скорости.
6Двигатель вращающегося механизма: Baishan шаговая приводная группа, точное действие
7Один набор стандартных насадков JIS-S, один набор насадков SAE, один набор качающейся трубы, 18 насадков, диаметр насадки 0,4 мм.
8Поток воды: 0,1 ± 0,005 ~ 12 ± 0,05 л / мин (регулируемый)
9. диапазон испытаний: GBT 10485 JIS-(S1, S2) SAE
A. GBT 10485 Метод А
B. GBT 10485 Метод B:
C. JIS D0203 (S1-S2) S1, S2 ≈ давление воды 0.1, 0,3 Mpa; сопла 40 (материал SUS 304 из нержавеющей стали), расход 24,5 L / min, 39,2 L / min (подлежащий обсуждению)
D. Настраиваемая работа (работные параметры могут быть настроены)
Применение
Это оборудование для испытаний на дождь является нестандартным оборудованием.Искусственная симулируемая испытательная коробка для испытаний на дождь используется для внешнего освещения и сигнальных устройств и защиты корпусов автомобильных ламп.Это незаменимое испытательное оборудование в аэрокосмической отрасли., автомобилей и мотоциклов, электротехники и электроники, бытовой техники, научных исследований и других областей.
Рабочий принцип
1.Принцип работы водяного спрея:
Водокачатель затягивает воду из резервуара воды в испытательной коробке.Резервуар воды → насос → шаровой клапан → фильтр → клапан регулирования давления → потокомер → канатная труба (мегаметр давления воды) в коробке → сосна → пробный образец → резервуар воды
2Работы по передатчику катушек:
Двигатель передачи → редуктор → поворотная → стыковочная → стойка → редуктор → стыковочный вал → качальная труба. Угол качательной трубы может регулироваться поворотным на редукторе.
