Новая разработанная камера/шкаф/машина/оборудование/устройство/аппарат для испытаний дождем
Основная функция оборудования - испытывать физические и другие связанные свойства электронных и электрических изделий, ламп, электрических шкафов, электрических компонентов, автомобилей, мотоциклов и их деталей в условиях имитации дождя. После испытания оценивается, соответствует ли производительность изделия требованиям, что облегчает проектирование, улучшение, проверку и заводской контроль изделия.
Спецификация:

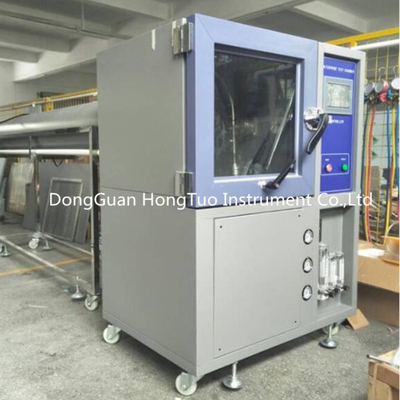

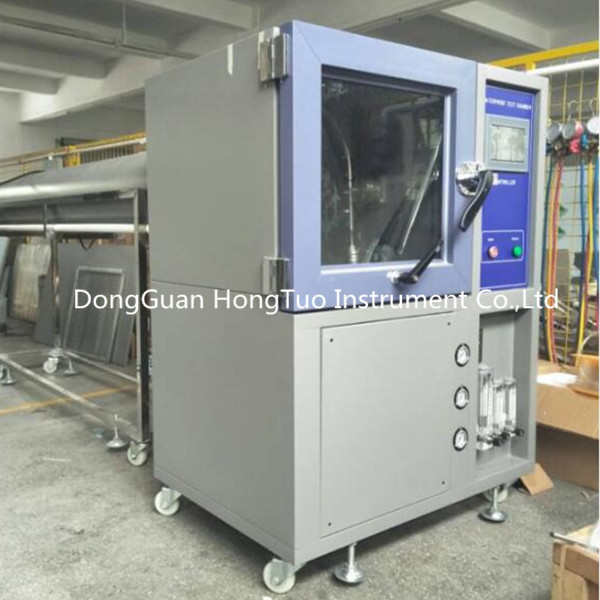

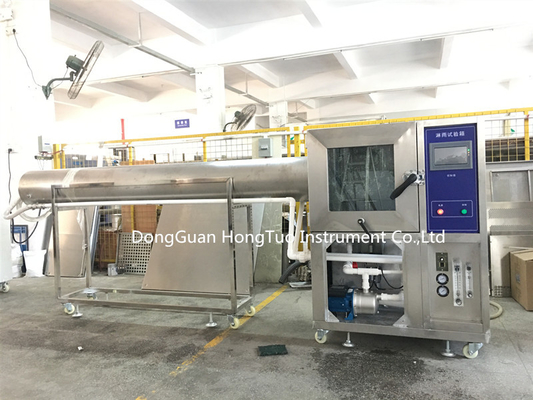

Название: Камера для испытаний дождем IPX3/4/5/6
Номер модели: DH-IPX3.4.5.6-1000
Внутренние размеры: Ш1000 X В1000 x Г1000 мм (Ш - ширина, В - высота, Г - глубина)
Вес: около 300 кг
Источник питания: AC380V трехфазный 50 Гц
Технические параметры
| Диапазон испытаний |
IEC60529 IPX3-IPX4-IPX5-IPX6 |
| Диапазон температур воды |
Уровень распыления воды - температура окружающей среды. |
| Метод распыления |
IPX3-IPX4 маятниковый дождь, IPX5-IPX6 распылительный дождь |
| Расход распыления |
IPX3, X4 расход воды на отверстие 0,07 л/мин, IPX5: 12,5 л/мин ± 5% IPX6: 100 л/мин ± 5% |
| Качающаяся трубка |
полукруглая качающаяся трубка 180 ° |
| Радиус качающейся трубки |
R300 мм |
| Внутренний диаметр качающейся трубки |
∮16 мм |
| Качание качающейся трубки |
90 ° спереди и сзади, угол может быть произвольно установлен в общем диапазоне 180° |
| Цикл качания распылительной трубки |
1 ～ 20 раз/мин регулируемый |
| Расположение сопел |
Сопла распределены по дугам 90 ° по обе стороны от вертикальной плоскости. |
| Шаг сопел |
50 мм |
| Диаметр сопла |
IPX3, X4: 0,4 мм IPX5: 6,3 мм IPX6: 12,5 мм |
| Размер поворотного стола для образцов |
∮350 мм |
| Скорость поворотного стола для образцов |
1 ～ 20 об/мин регулируемая |
| Нагрузка на карусель для образцов |
20 кг |

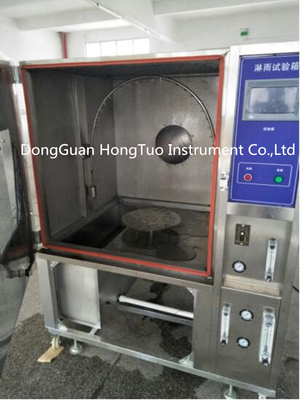

Структура
Материал: Внутренняя коробка: пластина из нержавеющей стали SUS304
Внешняя коробка: нержавеющая сталь или покраска
Дверь коробки:
Цельная дверь, открывается влево, плоская ручка, с ручкой с правой стороны
С окном для наблюдения Ш300хВ450 мм из прозрачного стекла
Стеклоочиститель
Одна лампа освещения в коробке
Шкаф распределения электроэнергии:
Главный автоматический выключатель
Распределительный щит
Вентилятор охлаждения
Мотор насоса
Двигатель вращения поворотного стола
Режим циркуляции воды:
Дно перерабатывается и используется повторно, чтобы достичь цели экономии воды
Клапан подачи водопроводной воды, переключатель уровня жидкости для контроля уровня воды в резервуаре, устройство фильтрации на входе воды
Панель управления: один контроллер, выключатель питания, выключатель освещения, регулятор давления распыления, расходомер воды, манометр воды, регулятор скорости поворотного стола
Стандартная конфигурация: регулятор скорости поворотного стола, окно из закаленного стекла и внутреннее освещение для наблюдения, прецизионный подвижный фильтр, устройство предупреждения о низком уровне воды, переливная труба, расходомер: 0,5-5 л/мин одна группа, 10-120 л/мин одна группа, встроенный резервуар для воды
Циркуляция воды: используйте внутренний циркуляционный резервуар для переработки.
Метод пополнения воды: использование клапана подачи водопроводной воды, переключателя уровня жидкости для контроля уровня воды во внутреннем резервуаре, прямое подключение к водопроводной воде, не требуется очищенная вода.
Контроллер распыления: импортный контроллер с сенсорным экраном, который может отображать время качания, скорость качания, угол качания, период качания и т. д.
Метод настройки: сенсорный прямой ввод на английском языке.
Режим управления: ввод команд с интерфейса человек-машина, ПЛК выдает сигнал после получения команды для управления работой двигателя частного сервера и получает импульсный сигнал от серводвигателя для управления углом качания, периодом качания и временем качания
Защита шкафа: защита от низкого уровня воды / защита от перегрева двигателя / защита от ограничения качающейся трубки.
защита от последовательности фаз и потери фаз общей мощности / защита от утечки / защита от сбоя питания.
